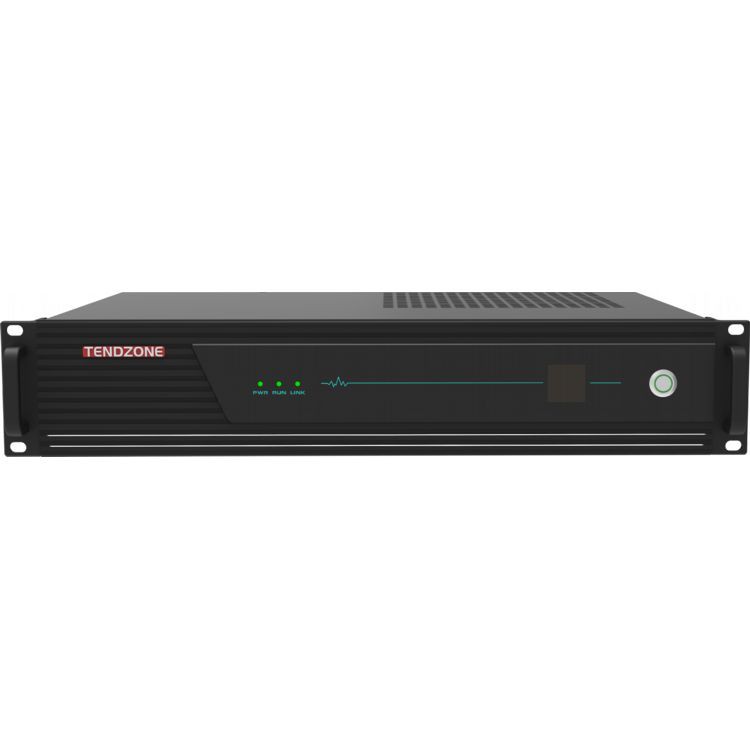

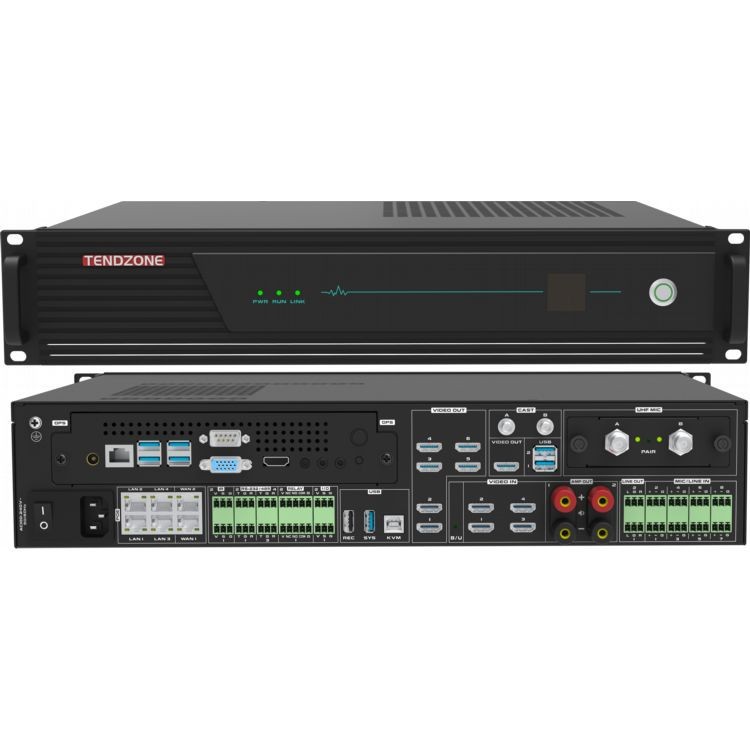

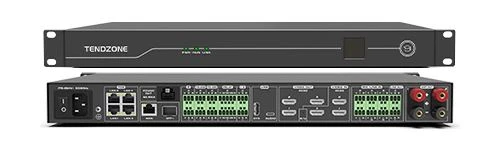

12 イン 1 統合プロセッサー

プロジェクト

仕様

安全で安定した

LINUXシステムに基づいて開発された産業グレードのシステムアーキテクチャを採用し、ウイルスフリー

データインターフェース

USB タイプ A 2 個、USB タイプ B 1 個

ネットワークカメラ

ローカル ネットワーク カメラ 12 台、ネットワーク転送 4 台

ビデオコーデック

最大 4 チャンネルの 1080P60 エンコーディング、最大 4 チャンネルの 1080P@60 デコーディング、または 8 チャンネルの 1080P@30 エンコーディングと 8 チャンネルの 1080P@30 デコーディング。

オーディオとビデオのプロトコル

オーディオは G.711、G.722、G722.1、G722.1C、AAC をサポートし、オーディオ コード ストリームのデコードをサポートします

ビデオは H.264HP、MP、BP、H265MP をサポート

表示端末

映像分割機能を搭載し、1画面/ピクチャーインピクチャー/ピクチャーアウトピクチャー合成、字幕オーバーレイ、端末名オーバーレイ、局ロゴ表示をシングル、ダブル、スリー、フォー、ファイブ、シックス、 7、8、9、10、13、16 分割画面

コントロールパネル

さまざまなコントロール パネルをサポートしています。オプションで 10.1- インチの有線 Android タッチ スクリーン（壁取り付けなしの標準、POE サポートなし）、10.1- インチのネットワーク PoE デスクトップ タッチ スクリーン、10.{{5} }} インチ ネットワーク PoE 壁掛けタッチ スクリーン (壁掛け下部ボックスが標準装備)

コーデックレート

1080Pコーデック最大16チャンネル、チャンネルあたり512Kbps～16Mbps

オーディオ入力

8-ウェイ フェニックス端子入力（48Vファンタム電源マイク入力またはラインインリニア入力をサポート）、4 -ウェイ HDMIエンベデッドオーディオ入力、1-ウェイ OPSオーディオ入力、1-ウェイワイヤレス投影オーディオ入力 (オプション)、1- ウェイワイヤレススピーチモジュールオーディオ入力 (オプション)

オーディオ出力

4- ウェイ ライン出力オーディオ出力（または 2 ペアの L/R フェニックス端子ステレオ出力）、2- ウェイ 100W@8 オーム デジタル アンプ出力（または 2- ウェイ 150W@4 オーム デジタル）アンプ出力）、2 -ウェイHDMI埋め込みオーディオ出力;ボリューム調整をサポートし、オーディオは同期とミキシングをサポートします。 HDMI OUT1 はすべてのオーディオ入力の増幅をサポートし、HDMI OUT2 ～ HDMI OUT6 はネットワーク RSTP ストリームオーディオ増幅のみをサポートします。

ビデオ入力

HDMI 入力インターフェイス 4 つ、IP ネットワーク カメラ入力 16 つ。 HDMI IN1 と HDMI IN3 は最大解像度 4K30 の入力をサポートし、HDMI IN2 と HDMI IN4 は最大解像度 1920*1080@60 の入力をサポートします。

ビデオ出力

1) 6- チャンネル HDMI 出力インターフェイス。そのうち HDMI OUT2 ～ HDMI OUT6 は同種の信号出力です。 HDMI OUT1 は最大解像度 4K30 出力をサポートし、HDMI OUT2 ～ HDMI OUT6 は最大解像度 1920*1080@60 出力をサポートします。

2) 内蔵 OPS コンピュータが Tencent ミーティングを開くとき (カメラが HDMI IN に接続されている場合)、内蔵 OPS コンピュータの画面は HDMI OUT1 からのみ出力でき、HDMI OUT2 ～ 6 は画面のみを表示できます。カメラは HDMI IN に接続されています。

3) 内蔵 OPS が Tencent ミーティングを開くとき (Tencent ミーティング カメラ コレクションとして OPS の USB ポートに USB カメラが 1 台だけ直接接続されている場合)、内蔵 OPS コンピュータ画面を HDMI OUT1~ から出力できます。 6;

4) Tencent Meeting が進行中でない場合、HDMI OUT1 と HDMI OUT2 ～ 6 の出力は、ワイヤレススクリーン投影、内蔵 OPS コンピューター、HDMI IN1 ～ 4 から選択できます。

音声処理

自動エコー キャンセル (AEC)、自動ゲイン コントロール (AGC)、自動ノイズ キャンセル/抑制 (ANC /ANS)、自動フィードバック キャンセル (AFC)、ミキシング マトリックス (AM)、パケット損失補償 (PLC) をサポート

ビデオ処理

ビデオ解像度の適応、切り替え、割り当て、画面分割、スクロール字幕オーバーレイ表示、端末名オーバーレイ、局ロゴ表示、および画像パラメータ調整をサポートします。字幕と端末名のオーバーレイは任意の位置調整をサポートします。ステーションロゴは左上、右上、左下、右下の位置調整をサポートし、透明度表示の調整をサポートします。

通信プロトコル

SIP、BFCPデュアルストリーム、H.323、H.239、E.164、H.245、NAT、H.225、Q.931、RTSP、RTMP、TCP/IP、HTTP、FTP、TCP、UDP、NTP、 RTP、RTCP、Telnet、TLS;

ネットワークインターフェース

WAN ポート 1 つ、LAN ポート 5 つ。または、6 つのネットワーク ポートを完全に接続するように設定します。ネットワーク ポートのうち 4 つは PoE 電源をサポートします。

注: サードパーティの PoE スイッチに接続する必要がある場合は、PoE をサポートしていないネットワーク ポートを使用して相手の PoE スイッチに接続し、ネットワーク ポートの 1 つが外部 PoE 電力を供給しないようにすることをお勧めします。 。 PoE インターフェイスを使用して相互に直接接続しないようにしてください。

ミキシング機能

また、ローカル オーディオ、HDMI エンベデッド オーディオ、ミキサーに入るリモート オーディオ RTSP ネットワーク アクセス ストリームもサポートし、ミキシングを動的に選択できます。また、内蔵 OPS オーディオ入力、内蔵ワイヤレス スクリーン投影オーディオ入力 (オプション)、ミキサーに入力される内蔵ワイヤレス スピーキング モジュール オーディオ入力 (オプション) もサポートしています。

集中管理

ワンタッチ集中制御: システムの切り替え、出力音量の調整、信号ソースの切り替え、カメラ制御、録画および放送制御、リモート通話、環境制御など。

RELAY ポートを介したコントロール パネルへの 12V 電源の供給をサポートします。

環境制御インターフェース

3- 方向 RS-232/485 インターフェース、1*RS232/RS485 デバッグ、2- 方向リレー、2- 方向 I/O、2- 方向赤外線 IR

ビデオ会議

H.323 ポイントツーポイント ビデオ会議通話と補助ストリーム送信をサポートします。

SIP ポイントツーポイント ビデオ会議通話と補助ストリーム送信をサポートします。

1 台のマシンで最大 6- のパーティ会議（SIP プロトコル経由）をサポートし、複数の会議テンプレートの作成をサポートし、スケジュールされた会議をサポートし、スケジュールされた時間に従って自動的に会議を開催します。会議中に新しい端末を会議に参加するよう招待したり、端末を会議から追い出すことができます。ワンクリックで任意の会場をミュート/ミュート解除したり、すべての会場をミュート/ミュート解除したりできます。

H.323 プロトコルを使用する場合、GK 登録がサポートされ、短い番号で通話を行うことができます。

SIP プロトコルを使用する場合、SIP 登録がサポートされ、短い番号を介して通話を行うことができます。

プッシュストリーム

8 つ以上の異なるライブ ストリーミング プラットフォームへの同時ストリーミングをサポート

ライブストリーミング機能

最大 10- チャンネルのマルチキャスト、ライブ ブロードキャスト、オンデマンドをサポート

録音機能

最大 4 つのローカル録画ストリーム (または 1 4K ピクチャの録画) を備えた録画および放送配信端末およびクライアントとしての使用をサポートします。録画および放送ファイル形式は MP4 で、USB フラッシュ ドライブの自動コピーをサポートします。 USB フラッシュ ドライブ システムの強制アップグレードと初期設定の復元、録画ファイルのコンテンツ管理 (ダウンロード/エクスポート/編集/削除) をサポート

内蔵ハードディスク

標準の 2TB 3.5- インチ監視グレード ハード ドライブ、USB 経由で 12 TB ハード ドライブに拡張可能

ネットワーク通信

4 -チャンネルオーディオのミキシングと再生をサポート、ネットワークのスリープとウェイクアップをサポート、ワンタッチシステムスイッチ

メンテナンス機能

Web インターフェイス管理をサポートし、デバイス ポートの迅速な構成を提供し、Web ポートのパスワード変更、IP アドレスの変更、出荷時設定へのリセット、ソフトウェア アップグレード、インジケータ ライト、赤外線学習、ログ管理、シリアル ポート デバッグ、Telnet リモート デバッグ、リモート操作およびメンテナンス管理をサポートします。

内蔵OPSコンピュータモジュール

1) OPS コンピュータ (Windows バージョン) モジュール、標準構成統合 OPS 第 11 世代コンピュータ、16G メモリ、512G ハードディスク、Windows 11 Professional オペレーティング システムがインストールされています。

2) Tencent Conference 機能を搭載でき、外部のビデオ信号と音声信号を Tencent Conference のカメラとマイクとして使用できます。同時に、Tencent Conference ビデオ インターフェイスは、ローカル HDMI OUT1 インターフェイスを通じて出力し、ローカル オーディオ インターフェイスを通じて増幅できます。

3) HDMI OUT2 インターフェイスは、Tencent Conference ビデオ入力の唯一の取得ソースとして使用されます。

ワイヤレススクリーン投影機能

1) オプションのワイヤレス画面投影モジュールは、ワイヤレス画面投影送信機または画面投影クライアントを介して、携帯端末 PC/携帯電話/PAD のデスクトップ画像をハイパーコンバージド クラウド ノードにワイヤレス送信し、ローカル HDMI OUT インターフェイスを介して出力してワイヤレス共有を実現します。画像共有/プレゼンテーション/ビデオファイル/オフィスコラボレーションなどの機能。

2) USB1 はワイヤレススクリーン投影送信機とのペアリングに使用されます。 USB2は、ワイヤレススクリーン投影受信モジュールのソフトウェアバージョンをアップグレードするために使用されます。

３）無線受信モジュールのアンテナを会議室の天井まで延長して、無線投影スクリーンの受信信号を強化することができる。

内蔵ワイヤレススピーキングモジュール

オプションのワイヤレス マイク/カラー クリップ/ヘッドセット モジュール。ローカルサウンド強化、ローカル録音および放送会議の録音、ビデオ会議の音声強化の音源としてハイパーコンバージド クラウド ノードとのペアリングをサポートします。

UHFワイヤレス音声受信モジュールは、2つのマイクの同時通話をサポートします。

インストール

2Uテレコム標準キャビネット設置、配線作業負担軽減のため周辺機器の近くに設置することをお勧めします

デバイスのサイズ

製品サイズ：幅×高さ×奥行き436.8mm×89mm×320mm
梱包サイズ：幅×高さ×奥行き620mm×160mm×605mm

入力電圧と電流

AC100～240V/50～60Hz

デバイスの消費電力

外部スピーカー出力および POE 受電デバイスなし: 通常の消費電力80W

2 つの外部スピーカーと外部 POE 受電デバイスが接続されている場合: 全負荷消費電力350 W

装備重量

機械全体の正味重量は9.3KG、梱包を含む総重量は12KGです。

動作温度

0~45 度動作中

湿度 標高

10% ～ 90%、高度 5000 メートル以下
