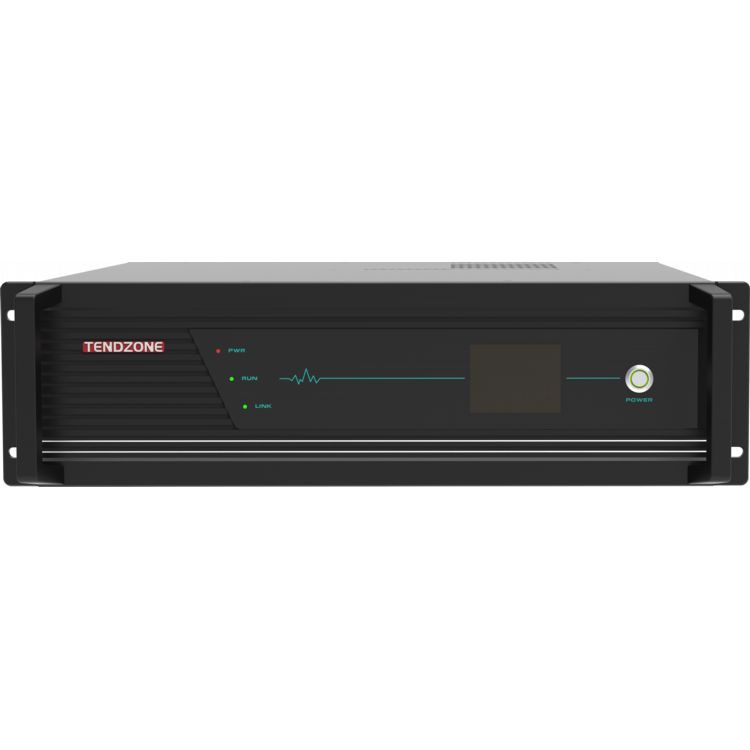

13-in-one 統合プロセッサー

プロジェクト

仕様

安全で安定した

組み込みシステムに基づいて開発された、ウイルス侵入のない産業グレードのシステムアーキテクチャを採用

データインターフェース

USB タイプ A 2 個、USB タイプ B 1 個

ネットワークカメラ

16 台のローカル ネットワーク カメラ、8 台のネットワーク オーディオおよびビデオ転送

ビデオコーデック

最大 4 チャンネルの 1080P60 エンコーディング、最大 4 チャンネルの 1080P@60 デコーディング、または 8 チャンネルの 1080P@30 エンコーディングと 8 チャンネルの 1080P@30 デコーディング。

オーディオとビデオのプロトコル

オーディオは G.711、G.722、G722.1、G722.1C、AAC をサポートし、オーディオ コード ストリームのデコードをサポートします。 8- チャネルに依存しないオーディオ コード ストリームのエンコードをサポートし、独立したオーディオの録音と保存をサポートします。

ビデオは H.264HP、MP、BP、H265MP をサポートします。

表示端末

ビデオ分割機能を内蔵しており、1画面分割、2画面分割、3画面分割、4画面分割、5画面分割などの1画面/ピクチャインピクチャ/ピクチャアウトピクチャ合成を実現できます。画面分割、6 画面分割、7 画面分割、8 画面分割、9 画面分割、10 画面分割、13 画面分割、16 画面分割。最大 4 グループの独立したマルチスクリーン合成ディスプレイ、2K/4K 画面出力をサポート。

コントロールパネル

さまざまなコントロール パネルをサポートしています。オプションで 10.1- インチの有線 Android タッチ スクリーン（壁取り付けなしの標準、POE サポートなし）、10.1- インチのネットワーク PoE デスクトップ タッチ スクリーン、10.{{5} }} インチ ネットワーク PoE 埋め込み壁タッチ スクリーン (標準埋め込み壁下部ボックス)、4- インチ ネットワーク PoE バージョン 86 ボックス タッチ スクリーン

コーデックレート

1080Pコーデック最大16チャンネル、チャンネルあたり512Kbps～16Mbps

オーディオ入力

8- ウェイ Phoenix 端子入力 (48V ファントム電源 MIC 入力またはライン入力リニア入力をサポート)、8 - ウェイ HDMI 埋め込みオーディオ入力、16- ウェイ RTSP オーディオ、2- ウェイ DSPオーディオ、1- ウェイ OPS オーディオ入力、1- ウェイ ワイヤレス スクリーン投影オーディオ入力、1- ウェイ ワイヤレス スピーチ モジュール オーディオ入力、ハンドインハンド デジタル オーディオ スピーチ システム デジタル マイク アクセス(DIGIT MIC ネットワーク ポート、2 つのハンドインハンド デジタル マイク リンク アクセスをサポート)

オーディオ出力

4- ウェイ ライン出力オーディオ出力、4- ウェイ 200W@8 オーム デジタル アンプ出力、8 - ウェイ HDMI エンベデッド オーディオ出力、10- ウェイ DSP、1- ウェイOPS出力;ボリューム調整をサポート、オーディオは同期とミキシングをサポート

ビデオ入力

8- チャンネル 4K HDMI 入力インターフェイス、16- チャンネル IP ネットワーク カメラ入力、1- チャンネル内部 OPS 入力、1- チャンネル内部ワイヤレス スクリーン投影入力

ビデオ出力

8- チャンネル 4K HDMI 出力インターフェース、8- チャンネル RTMP ストリーミング、1- チャンネル内部 OPS 出力、HDMI 出力オーディオフォロースイッチングをサポート

音声処理

自動エコー キャンセル (AEC)、自動ゲイン コントロール (AGC)、自動ノイズ キャンセル/抑制 (ANC /ANS)、自動フィードバック キャンセル (AFC)、ミキシング マトリックス (AM)、パケット損失補償 (PLC) をサポート

ビデオ処理

ビデオ解像度の適応、切り替え、割り当て、画面分割、字幕オーバーレイ、画像パラメータ調整をサポート

通信プロトコル

SIP、BFCPデュアルストリーム、H.323、H.239、E.164、H.245、NAT、H.225、Q.931、RTSP、RTMP、TCP/IP、HTTP、FTP、TCP、UDP、NTP、 RTP、RTCP、Telnet、TLS;

ネットワークインターフェース

WAN ポート 2 つ、LAN ポート 6 つ。または、8 つのネットワーク ポートが完全に接続されるように設定します。ネットワーク ポートのうち 4 つは PoE 電源をサポートします。

ミキシング機能

ローカル オーディオ、HDMI エンベデッド オーディオ、リモート オーディオ RTSP ネットワーク アクセス ストリームをサポートしてミキサーに入力し、ミキシングを動的に選択できます。また、内蔵 OPS オーディオ入力、内蔵ワイヤレス スクリーン投影オーディオ入力、ミキサーに入力する内蔵ワイヤレス スピーキング モジュール オーディオ入力もサポートします。

集中管理

ワンタッチ集中制御: システムの切り替え、出力音量の調整、信号ソースの切り替え、カメラ制御、録画および放送制御、リモート通話、環境制御など。

環境制御インターフェース

3- 方向 RS-232/485 インターフェース、1*RS232/RS485 デバッグ、2- 方向リレー（12V 外部電源付き）、2- 方向 I/O、{{ 9}}ウェイ赤外線IR

ビデオ会議

H.323 ポイントツーポイント ビデオ会議通話と補助ストリーム送信をサポートします。

SIP ポイントツーポイント ビデオ会議通話と補助ストリーム送信をサポートします。

1 台のマシンで最大 6- のパーティ会議（SIP プロトコル経由）をサポートし、複数の会議テンプレートの作成をサポートし、スケジュールされた会議をサポートし、スケジュールされた時間に従って自動的に会議を開催します。会議中に新しい端末を会議に参加するよう招待したり、端末を会議から追い出すことができます。ワンクリックで任意の会場をミュート/ミュート解除したり、すべての会場をミュート/ミュート解除したりできます。

H.323 プロトコルを使用する場合、GK 登録がサポートされ、短い番号で通話を行うことができます。

SIP プロトコルを使用する場合、SIP 登録がサポートされ、短い番号を介して通話を行うことができます。

ビデオ会議中は、音声とビデオの暗号化された送信、ポイントツーポイント通話の暗号化、およびマルチパーティのビデオ会議通話の暗号化をサポートし、会議全体を通じて音声とビデオが盗聴されるのを防ぎます。

ライブストリーミング機能

最大 10- チャンネルのマルチキャスト、ライブ ブロードキャスト、オンデマンドをサポート

録音機能

録画および放送配信端末およびクライアントとしての使用をサポートし、6 チャンネルのオーディオとビデオの同時録画をサポートします。 1 4K マルチスクリーン録画の合成をサポートします (つまり、1920*1080 画面の複数チャンネルによって合成された 4K 合成仮想スクリーンの 1 チャンネル。4K HDMI または IPC 入力ソース録画はサポートしません)。録画およびブロードキャストのファイル形式は MP4 で、USB ディスクの自動/手動コピーの設定をサポート、USB ディスク システムの強制アップグレードと初期設定の復元をサポート、USB CD 書き込みをサポート、録画ファイルのコンテンツ管理 (ダウンロード/エクスポート/編集/削除) をサポート

内蔵ハードディスク

標準 2TB 3.5- インチ監視グレード ハードディスク、最大 16TB ハードディスク (シングル ディスク スロット) をサポート。

デュアル ハードディスク スロットをサポートし、2 つの監視グレードのハードディスクの内部取り付けをサポートします。

USB 経由の外付けハードディスク拡張をサポートします。

省エネと環境保護

ネットワークスリープとウェイクアップ、ワンタッチシステムスイッチをサポート

メンテナンス機能

Web インターフェイス管理をサポートし、デバイス ポートの迅速な構成を提供し、Web ポートのパスワード変更、IP アドレスの変更、出荷時設定へのリセット、ソフトウェア アップグレード、インジケータ ライト、赤外線学習、ログ管理、シリアル ポート デバッグ、Telnet リモート デバッグ、リモート操作およびメンテナンス管理をサポートします。

OPSコンピュータ内蔵

Fusion OPS コンピューター、16G メモリ、512G ハードディスク

ワイヤレススクリーン投影機能搭載

ワイヤレススクリーン投影送信機によるワンクリックスクリーン投影をサポート、携帯端末PC/携帯電話/PADクライアントによるスクリーン投影をサポート、受信信号を延長する外部アンテナをサポート

内蔵ワイヤレススピーキングモジュール

2 つのマイクでの同時通話をサポートし、ワイヤレスハンドヘルドマイク/首輪クリップ/ヘッドセットトランスミッターをサポートします。外部アンテナをサポートして受信信号を延長します

インストール

3U通信標準キャビネットの設置

デバイスのサイズ

商品サイズ：幅×奥行き×高さ 437mm×442mm×132.5mm（取っ手含む）

商品サイズ：幅×奥行き×高さ 437mm×410mm×132.5mm（取っ手を除く）

入力電圧と電流

AC100～240V/50～60Hz

デバイスの消費電力

標準的な消費電力50W;全負荷時の消費電力750W

装備重量

機械全体の正味重量は14.6 KG、総重量は16 KGです。

動作温度

0~45 度動作中

湿度 標高

10% ～ 90%、高度 5000 メートル以下

ホストシャーシ（メインコントロールボード、オーディオボードは標準装備、その他のボードはオプション）

ホストシャーシ

メインコントロールカード（MAINカード）とオーディオカード（AUDIOカード）を標準内蔵

メインコントロールボード（MAINカード）

ギガビット イーサネット ポート x 8 (POE x 4 を含む)、RS-232/485 ポート x 3、RS232/RS485 DEBUG x 1、RELAY ポート x 2、I/O ポート x 2、赤外線 IR ポート x 2、USB Type-A ポート x 2 を含む、USB Type-B ポート 1 つ

オーディオボード（AUDIOカード）

ハンドインハンド デジタル オーディオ スピーキング システム、2 ハンドインハンド デジタル マイク リンク アクセス (DIGIT MIC ネットワーク ポート)、8- ウェイ フェニックス ターミナル MIC/LINE 入力 (48V ファントム電源 MIC 入力またはライン入力をサポート) をサポートリニア入力)、4- 方向フェニックス端子ラインオーディオ LINE OUT 出力、4- 方向デジタルパワーアンプ出力 (4x200W@8Ω)

ホスト シャーシには、次のようなオプションのボードを装備できます。

4 チャンネル HDMI 入力カード CR-4I-HDMI

ボードの種類

4 チャンネル HDMI 入力カード 1 枚、配信用にホストにインストール

ホストの適応

単一のホストは最大 2 つの HDMI 入力カードをサポートします

入力信号

4- チャンネル HDMI 信号、埋め込みオーディオ信号入力をサポート

入力コネクタ

タイプ A 19- ピン メス コネクタ

信号の種類

HDMI、DVI-D、入力信号の自動識別

解決

最大入力解像度 4K30

オーディオフォーマット

PCM形式をサポート

標準

HDMI 2 をサポートします。0

EDID管理

EDIDインポートをサポート

その他の機能

文字オーバーレイ機能をサポート

4 方向 HDMI 出力カード CR-4O-HDMI

ボードの種類

4 チャンネル HDMI 出力カード 1 枚、配信用にホストにインストール

ホストの適応

単一のホストは最大 2 つの HDMI 出力カードをサポートします

出力信号

4- チャンネル HDMI 信号、埋め込みオーディオ信号出力をサポート

入力コネクタ

タイプ A 19- ピン メス コネクタ

信号の種類

HDMI、DVI-D

解決

最大出力解像度 4K30

標準

HDMI 2 をサポートします。0

その他の機能

設定可能な出力形式をサポート

OPSボード CR-OPS-WIN

ボードの種類

OPS ボード、配信用にホストにロード、標準構成の統合 OPS 第 11 世代コンピューター OPS-I5A11-16-512 (16G+512G)、Windows 11 Professional オペレーティング システムがプレインストールされています。 (特定の構成は納品される可能性があります)

ホストの適応

単一ホストは最大 1 枚の OPS カードをサポートします

OPSパフォーマンス

(特定の構成は納品される可能性があります)

1. 6 つのコアと 12 のスレッド。

2. メイン周波数 2.7GHz-4.6GHz;

3. キャッシュ レベル 3 12MB;

4. マザーボード構成: I5 11500;

5. グラフィックカード: Intel HD グラフィックス 750;

6.解像度5K60HZ;

7.基本周波数: 350MHz;

8. ダイナミック周波数: 1.3GHz;

9. CPU消費電力: 65W;

10. 通常の動作消費電力: 85W;

11.最大消費電力: 120W;

ワイヤレススクリーン投影カード＆スクリーン投影装置 CR-VIA-CAST

ボードの種類

ワイヤレススクリーン投影受信モジュールカードは、配信のためにホストにインストールされます。ワイヤレススクリーン投影受信モジュールカードには、WIFIワンキースクリーントランスミッターピグテールVIA-T8が標準装備されています。キャビネットがワイヤレス画面投影信号を遮蔽するのを防ぐために、2 本の短いロッド アンテナ、2 本のアンテナ延長ケーブル、および 2 つの吸盤が標準で付属しています。

ホストの適応

単一のホストは最大 1 つのワイヤレススクリーン投影受信モジュールカードをサポートします

ワイヤレス投影パフォーマンス

1.Wi-Fiモジュール：5GHz/2.4GHz

2. Wi-Fi帯域幅: 867MHz

3. 起動時間:<15s

4. 画面投影応答時間: 3 秒以下

5. プリエンプション応答時間: 2 秒以下

6.サポートシステム: Windows / Mac OS / IOS / Android

7. 動作モード: プラグアンドプレイ、ワンクリック画面投影

8. ペアリング方法：受信機のUSBポートを挿入すると、自動的にペアリングされます。

9. 送信解像度：1920×1080

10.フレームレート：30fps以下

11. 電源インターフェース: USB2.0、USB3.0

12. ビデオ送信インターフェース: USB2.0、USB3.0

13. タッチフィードバック: 10 点 @Windows/Mac OS

ワイヤレス マイク カード & ハンドヘルド マイク CR-MD-MIC

ボードの種類

UHF 無線音声受信モジュール ボード。配信用にホストにインストールされます。 UHF ワイヤレス音声受信モジュール ボードには、2 つのワイヤレス ハンドヘルド マイク MD-13 が付属しています。キャビネットがワイヤレス投影信号を遮蔽するのを防ぐため、短いロッド アンテナ 2 本、アンテナ延長ケーブル 2 本、吸盤 2 個が付属しています。

ホストの適応

単一のホストは最大 1 つの UHF 無線音声受信モジュール ボードをサポートします

UHFワイヤレススピーキングボードのパフォーマンス

ワイヤレスマイク受信カードパラメータ:

1. 可視帯域範囲: 470-960MHz (地域によって異なります);

2. オーディオ応答: 20 Hz-18 kHz;

3. 全高調波歪み:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100dB;

5. Signal-to-noise ratio: >92dB;

ワイヤレスハンドヘルドマイクのパラメータ:

1. ハンドヘルド送信機マイクコア: ダイナミックタイプ;

2. 入力ゲイン範囲: 30 dB;

3. RF出力電力: 10mw;

4. 電源要件: 単 3 (LR6) アルカリ電池 2 本。

5. バッテリー寿命: 最大 10 時間。

6. サイズ: 36 × 245 (mm);

7.重量: 0.28KG;
