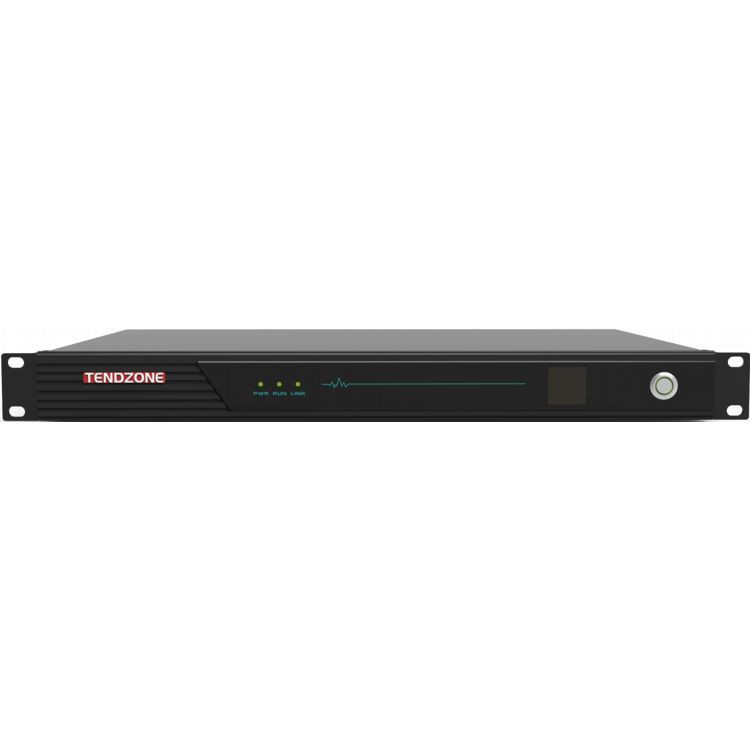

クライマー-1008の概要
CLIMBER-1008 は、Tendzone が統合製品開発における長年の専門知識を活用して開発した最新の 9-in-1 多機能ターミナル ホストです。 CLIMBER-1008 には、周辺機器環境制御、ビデオ マトリックス スイッチング、オーディオ プロセッサ、パワー アンプ、PoE スイッチ、リモート ビデオ会議、ローカル録画およびブロードキャスト、集中タッチ コントロール、分散システム入出力コーデックなどの幅広い機能が含まれています。 、IPC アクセスなど。これらの機能により、CLIMBER-1008 はマルチメディア会議室、スマート教室、講堂、多目的施設に最適なソリューションになります。会場。さまざまな運用シナリオをサポートし、ユーザーはローカル会議、リモート会議、ライブブロードキャスト、トレーニングセッション、監督、指導を行うことができます。
CLIMBER-1008 はネットワーク上で独立して動作し、さまざまなオーディオおよびビデオ マルチメディア周辺機器や環境制御とインテリジェントに接続できます。この設計は、機器のスペースを節約するだけでなく、ユーザーにさまざまな便利で直感的な操作インターフェイスを提供します。
CLIMBER-1008 シリーズは、処理能力を大幅に強化した新世代のメディア処理チップを搭載しており、H.265 4K@60 ビデオ コーデックをサポートしています。この進歩により、画質と音質が向上し、ユーザーに高解像度の体験を提供します。
特徴
スマート集中制御:
- マルチメディア機器を統合制御し、会議タブレットを通じて独自の音声とビデオ、ビデオ会議、録画と放送、サードパーティ製周辺機器の統合管理を実現します。
- RS232/485/IR/IO/RELAY などの共通の中央制御インターフェイスを備えています。
- Zigbee IoT プロトコル制御をサポートします。
- 単一のシリアル リンクを介した双方向制御をサポートします。
- 有線制御と無線IoT制御を組み合わせて、シールドからの干渉や切断を防ぎます。
高精細度4K ビデオ マトリックス
- 4 in 2 out 4K60 HD シームレス スイッチング ビデオ マトリックス
- マルチメディア会議室、マルチメディア教室、その他のシーンなど、さまざまなシーンのアプリケーションをサポートします。
- ローカル集中制御、表示、音響強化などのニーズをサポート
- マルチメディア情報分散型インタラクティブ システム プラットフォーム (MIDIS) のコーデック テクノロジをサポートし、分散型単一入出力インターフェイス マシンとして使用されます。
デジタルオーディオプロセッサ
- 8-入-4-フル機能のオーディオ インターフェース、内蔵ネットワーク オーディオと HDMI オーディオ、
- 教室環境での残響やノイズを効果的に除去する5Aオーディオアルゴリズムを内蔵。
- 定格出力2×100Wのデジタルアンプを内蔵。
ビデオ会議:
- ローカル録画再生機能を備えたテレビ会議端末
- リモートの対話型 SIP 通話をサポートし、リモートの音声とビデオの双方向対話の要件を満たします。
- オプションの組み込みマルチパーティ インタラクティブ認証、標準プロトコルのサードパーティ ビデオ会議プラットフォームへのアクセスをサポート。
POE ネットワーク スイッチ:
- IPC電源供給、画像および制御単線をサポート、
- TCP/UDPネットワーク制御サードパーティデバイスをサポート、
- API インターフェイス ドキュメントを提供できます。
ローカル録音と再生:
- 4 ～ 6 つのローカル ビデオ ストリームの録画、会議の録画、およびビデオ ストレージをサポートします。
入出力インターフェース:
- 分散スケジューリング コマンドのためのマルチメディア分散対話型システムへのアクセスをサポートします。
IPC アクセス:
- 12 IPC ビデオ アクセス、ローカル出力、録画などをサポートします。
安定したそして信頼できる
- 組み込みLinuxシステムが使用されており、ウイルスの侵入がありません。
- ホストはキャリアグレードの構造設計を採用しており、製品は安定性と信頼性が高く、7*24時間の長時間動作に適しています。
- このデバイスは、1U キャビネット内に設置することも、独立して設置することもできます。フロントパネルのLCDが表示される
- ハード電源スイッチとソフト電源スイッチの 2 つの電源スイッチが連携して、デバイスをスタンバイまたはスリープ ウェイクアップ状態に移行できます。

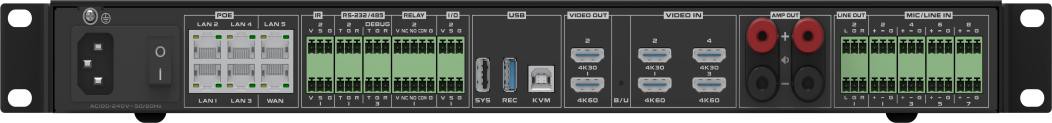

背面パネルの画像:
(1) ホスト電源 (2) ホスト電源スイッチ (3) ギガビット イーサネット ポート * 6 (うち 4 つは POE) (4) IR 赤外線インターフェイス * 2 (5) RS-232/485 インターフェイス * {{ 10}} RS232/485 デバッグ * 1 ( 6 ) R ELAY 制御ポート * 2 (電圧および電流: 12V/1A 以下) ( 7 ) I/Oインターフェース*2 (電圧・電流：12V/1A以下) (8) USB Type-A *2、USB Type-B*1 (9) HDMI出力ポート*2 (10) HDMI入力ポート*4 (11) アンプ端子 * 2 組 (12) L/R フェニックス端子ステレオ出力 * 2 (13) MIC/LINE 入力ポート * 8
人気ラベル: 9 イン 1 統合プロセッサ、中国の 9 イン 1 統合プロセッサ メーカー、サプライヤー、工場
仕様
|
プロジェクト |
クライマー-1008 |
|
安全で安定した |
LINUXシステムに基づいて開発された産業グレードのシステムアーキテクチャを採用し、ウイルスフリー |
|
データインターフェース |
USB タイプ A 2 個、USB タイプ B 1 個 |
|
ネットワークカメラ |
ローカル ネットワーク カメラ 12 台、ネットワーク転送 4 台 |
|
ビデオコーデック |
最大 4K60 ビデオのエンコードとデコードをサポートします。最大 4 チャンネルの 1080P60 エンコーディングと最大 4 チャンネルの 1080P@60 デコーディングをサポートします。または 8 チャンネルの 1080P@30 エンコーディングと 8 チャンネルの 1080P@30 デコーディング。 |
|
オーディオとビデオのプロトコル |
オーディオは G.711、G.722、G722.1、G722.1C、AAC をサポートし、オーディオ コード ストリームのデコードをサポートします ビデオは H.264HP、MP、BP、H265MP をサポート |
|
表示端末 |
映像分割機能を搭載し、1画面/ピクチャーインピクチャー/ピクチャーアウトピクチャー合成、字幕オーバーレイ、端末名オーバーレイ、局ロゴ表示をシングル、ダブル、スリー、フォー、ファイブ、シックス、 7、8、9、10、13、16 分割画面 |
|
コントロールパネル |
さまざまなコントロール パネルをサポートしています。オプションで 10.1- インチの有線 Android タッチ スクリーン（壁取り付けなしの標準、POE サポートなし）、10.1- インチのネットワーク PoE デスクトップ タッチ スクリーン、10.{{5} }} インチ ネットワーク PoE 壁掛けタッチ スクリーン (壁掛け下部ボックスが標準装備) |
|
コーデックレート |
1080Pコーデック最大16チャンネル、チャンネルあたり512Kbps～16Mbps |
|
オーディオ入力 |
8- 方向フェニックス端子入力 (48V ファントム電源 MIC 入力またはライン入力リニア入力をサポート)、4- 方向 HDMI 埋め込みオーディオ入力 |
|
オーディオ出力 |
4- ウェイ ライン出力オーディオ出力（または 2 ペアの L/R フェニックス端子ステレオ出力）、2- ウェイ 100W@8 オーム デジタル アンプ出力（または 2- ウェイ 150W@4 オーム デジタル）アンプ出力）、2-ウェイHDMI埋め込みオーディオ出力;ボリューム調整をサポート、オーディオは同期とミキシングをサポート |
|
ビデオ入力 |
HDMI 入力インターフェイス 4 つ、IP ネットワーク カメラ入力 16 つ。 HDMI IN1 と HDMI IN3 は最大解像度 4K30 の入力をサポートし、HDMI IN2 と HDMI IN4 は最大解像度 1920*1080@60 の入力をサポートします。 |
|
ビデオ出力 |
2 つの HDMI 出力インターフェイス、HDMI OUT1 と HDMI OUT2 は最大解像度 4K30 出力をサポートします。 |
|
音声処理 |
自動エコー キャンセル (AEC)、自動ゲイン コントロール (AGC)、自動ノイズ キャンセル/抑制 (ANC /ANS)、自動フィードバック キャンセル (AFC)、ミキシング マトリックス (AM)、パケット損失補償 (PLC) をサポート |
|
ビデオ処理 |
ビデオ解像度の適応、切り替え、割り当て、画面分割、スクロール字幕オーバーレイ表示、端末名オーバーレイ、局ロゴ表示、および画像パラメータ調整をサポートします。字幕と端末名のオーバーレイは任意の位置調整をサポートします。ステーションロゴは左上、右上、左下、右下の位置調整をサポートし、透明度表示の調整をサポートします。 |
|
通信プロトコル |
SIP、BFCPデュアルストリーム、H.323、H.239、E.164、H.245、NAT、H.225、Q.931、RTSP、RTMP、TCP/IP、HTTP、FTP、TCP、UDP、NTP、 RTP、RTCP、Telnet、TLS; |
|
ネットワークインターフェース |
WAN ポート 1 つ、LAN ポート 5 つ。または、6 つのネットワーク ポートを完全に接続するように設定します。ネットワーク ポートのうち 4 つは PoE 電源をサポートします。 注: サードパーティの PoE スイッチに接続する必要がある場合は、PoE をサポートしていないネットワーク ポートを使用して相手の PoE スイッチに接続し、ネットワーク ポートの 1 つが外部 PoE 電力を供給しないようにすることをお勧めします。 。 PoE インターフェイスを使用して相互に直接接続しないようにしてください。 |
|
ミキシング機能 |
ローカル オーディオ、HDMI エンベデッド オーディオ、およびミキサーに入力されるリモート オーディオ RTSP ネットワーク アクセス ストリームをサポートし、ミキシングを動的に選択できます。 |
|
集中管理 |
ワンタッチ集中制御: システムの切り替え、出力音量の調整、信号ソースの切り替え、カメラ制御、録画および放送制御、リモート通話、環境制御など。 |
|
環境制御インターフェース |
3- 方向 RS-232/485 インターフェース、1*RS232/RS485 デバッグ、2- 方向リレー、2- 方向 I/O、2- 方向赤外線 IR |
|
ビデオ会議 |
H.323 ポイントツーポイント ビデオ会議通話と補助ストリーム送信をサポートします。 SIP ポイントツーポイント ビデオ会議通話と補助ストリーム送信をサポートします。 1 台のマシンで最大 6- のパーティ会議（SIP/H.323 プロトコル経由）をサポートし、複数の会議テンプレートの作成をサポートし、スケジュールされた会議をサポートし、スケジュールされた時間に従って自動的に会議を開催します。会議中に新しい端末を会議に参加するよう招待したり、端末を会議から追い出すことができます。ワンクリックで任意の会場をミュート/ミュート解除したり、すべての会場をミュート/ミュート解除したりできます。 H.323 プロトコルを使用する場合、GK 登録がサポートされ、短い番号で通話を行うことができます。 SIP プロトコルを使用する場合、SIP 登録がサポートされ、短い番号を介して通話を行うことができます。 ビデオ会議中は、音声とビデオの暗号化された送信、ポイントツーポイント通話の暗号化、およびマルチパーティのビデオ会議通話の暗号化をサポートし、会議全体を通じて音声とビデオが盗聴されるのを防ぎます。 |
|
プッシュストリーム |
8 つ以上の異なるライブ ストリーミング プラットフォームへの同時ストリーミングをサポート |
|
ライブストリーミング |
最大 10- チャンネルのマルチキャスト、ライブ ブロードキャスト、オンデマンドをサポート |
|
録音機能 |
最大 4 つのローカル録画ストリーム (または 1 4K ピクチャの録画) を備えた録画および放送配信端末およびクライアントとしての使用をサポートします。録画および放送ファイル形式は MP4 で、USB フラッシュ ドライブの自動コピーをサポートします。 USB フラッシュ ドライブ システムの強制アップグレードと初期設定の復元、録画ファイルのコンテンツ管理 (ダウンロード/エクスポート/編集/削除) をサポート |
|
分散システム |
分散システムの入出力インターフェイス マシンとして使用でき、さまざまなクライアント (Android クライアント、IOS クライアント、Hongmeng クライアント、WINDOWS クライアント、Kylin クライアントなど) のニーズを満たす分散システムへのアクセスをサポートします。 ) 視覚的な制御と分散型オンスクリーン表示用。マルチメディア分散制御システムとのマッチングをサポート、ビジュアルプレビューによるデバイス制御をサポート、分散ノード端末としての使用をサポート、デバイス間の相互接続を実現 |
|
分散システムのサポート |
分散システムで使用される場合、ハイパーコンバージド クラウド ノードは、入力インターフェイス マシンおよび出力インターフェイス マシンと連携して、オーディオ、ビデオ、および制御入出力チャネルの拡張をサポートします。ハイパーコンバージドクラウドノードのHDMIインターフェース入力映像をネットワーク経由で出力インターフェースマシンに直接出力し、大画面スプライシング出力が可能です。入力インターフェースのマシン映像をネットワーク伝送を通じてハイパーコンバージドクラウドノードのHDMIインターフェースに直接出力することも可能です。各 HDMI 出力インターフェイスは、複数の画面の組み合わせ (つまり、画面分割機能) をサポートしています。 |
|
内蔵ハードディスク |
標準の 2TB 3.5- インチ監視グレード ハードディスク、USB 経由で 12TB モバイル ハードディスクに拡張可能 |
|
ネットワーク通信 |
4 -チャンネルオーディオのミキシングと再生をサポート、ネットワークのスリープとウェイクアップをサポート、ワンタッチシステムスイッチ |
|
メンテナンス機能 |
Web インターフェイス管理をサポートし、デバイス ポートの迅速な構成を提供し、Web ポートのパスワード変更、IP アドレスの変更、出荷時設定へのリセット、ソフトウェア アップグレード、インジケータ ライト、赤外線学習、ログ管理、シリアル ポート デバッグ、Telnet リモート デバッグ、リモート操作およびメンテナンス管理をサポートします。 |
|
インストール |
1U通信標準キャビネット設置、配線工数軽減のため周辺機器の近くに設置することを推奨 |
|
デバイスのサイズ |
製品サイズ: 幅*高さ*奥行き4 36.8 mm*45 mm*318 mm 梱包サイズ：幅×高さ×奥行き560mm×135mm×408mm |
|
装備重量 |
総重量 7.2KG（梱包材含む） |
|
入力電圧と電流 |
AC100～240V/50～60Hz |
|
デバイスの消費電力 |
外部スピーカー出力および POE 受電デバイスなし: 一般的な消費電力 2 つの外部スピーカーと外部 POE 受電デバイスが接続されている場合: 全負荷消費電力 |
|
動作温度 |
0~45 度動作中 |
|
湿度 標高 |
10% ～ 90%、高度 5000 メートル以下 |
40W
340 W
