概要

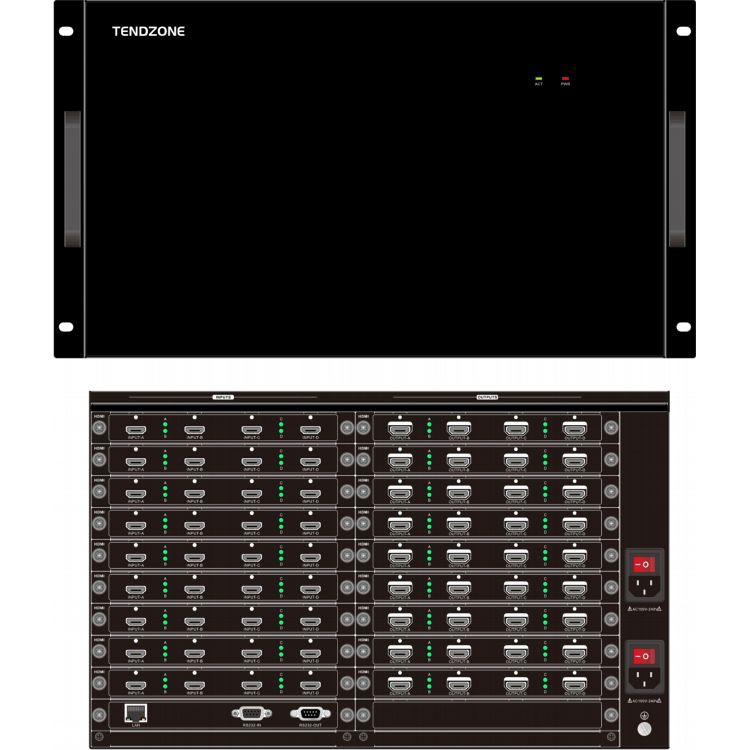

Tendzone VHM-0909D ビデオ ウォール コントローラーは、当社が新たに発売した新世代のインテリジェント画像処理装置です。純粋なハードウェア FPGA 設計アーキテクチャは、マルチチャンネル フル HD 信号のウィンドウ処理、重ね合わせ、およびローミング表示をサポートします。複数の画面に動的画像を表示するだけでなく、複数の動的画像を 1 つの画面に表示して、マルチウィンドウ スプライシング機能を実現します。画像は超低遅延、離散化、フレーム損失がなく、完璧な画像プレゼンテーションを実現します。
複数の映像を高品質に表示する必要があるシーンに特化しており、セキュリティ監視、軍事指揮、教育研究、官公庁、情報出版、広告媒体、展示会、家電販売、パフォーマンスやエンターテイメントなど。
特徴
- フルハードウェア FPGA アーキテクチャ、モジュラー設計、ハイブリッド プラグイン構造、組み込みオペレーティング システムなし、優れた画像処理パフォーマンス。
- シームレスなクロススイッチングをサポートし、スイッチングプロセス中に黒い画面、スタック画面、ジッター、ティアリングなどが発生しません。
- LCDとLEDの大画面スプライシングをサポートします。
- 複数の信号フォーマット入力、4K@60Hz HDMI/DP 入力、4K@30Hz HDMI、4K@30Hz DP、2K@60Hz HDMI、DVI、VGA、CVBS、SDI をサポート。
- あらゆる解像度での出力をサポートします。 4K 出力カードは、最大解像度 4096x2160@30、最大 4096 ピクセル、最大 3840 ピクセルをサポートします。 2K 出力カードは、最大解像度 1920x1200@60、最大 2560 ピクセル、および最大 1920 ピクセルをサポートします。
- 制御モード：WEB、RS232シリアルポート、LANポート。
- シリアルポートコマンドは、シーン呼び出し、シーン保存、シーンサイクリング、信号切り替え、クエリおよびIP設定などを実現できます。
- 入力信号ソースOSD外字表示機能をサポートし、文字のフォント、サイズ、色、透明度、位置などを設定できます。
- WEB制御をサポートし、コンピュータ、携帯電話、タブレット、その他のシステム制御デバイスをサポートし、複数のブラウザと互換性があります。 WEB ユーザー インターフェイスを通じて、信号ボード接続検出、信号切り替え、シーン コール、シーン保存、シーン ポーリング、オンライン アップグレード管理、工場出荷時設定へのリセットなどを実現できます (高度なコントロール カード)。
- 入力ソース信号のプレビューと大画面画像エコー表示をサポート (高度なコントロール カード)。
- スクロール字幕表示と超高精細背景地図表示をサポート (高度なコントロール カード)。
- すべての入力信号のリアルタイム検出をサポートし、ユーザーが入力信号のアクセス状態を簡単に観察および検出できるようにします。
- 画像の任意のウィンドウの開き、オーバーレイ、ローミング、分割、ズーム、ストレッチ、カットをサポートします。
- ピクチャー・イン・ピクチャー表示、画像オーバーレイ表示、マルチ画面単一画面表示、大画面スプライシング機能をサポート。
- オーバーレイ ウィンドウのレイヤー順序とプロパティ設定は、ホスト コンピューター ソフトウェアを通じて実現できます。
- 出力表示画面は、1 つの画面上で最大 8 つのウィンドウをサポートします。
- 単一の入力ソースは任意のウィンドウ処理をサポートします。
- 入力および出力ボードはホットスワップをサポートしています。
- シーンの保存、シーンの呼び出し、シーンのプレビュー、およびシーンのポーリングをサポートします。
- スプライシング設定のインポートとエクスポートをサポートします。
- 信号ソースの任意の位置のクロッピングと表示をサポートし、同じ信号で 4 つのクロッピングをサポートできます。
- プリセットウィンドウオープニングモードと柔軟な呼び出しをサポートします。
- マシン全体のオンラインアップグレードをサポートし、メンテナンスやオーバーホールを容易にします。
人気ラベル: 18 カード ハイブリッド モジュラー ビデオ ウォール コントローラー、中国 18 カード ハイブリッド モジュラー ビデオ ウォール コントローラー メーカー、サプライヤー、工場
仕様
|
一般的なパフォーマンス |
|
|
シャーシ仕様 |
6 U |
|
入力カードスロット |
9 |
|
出力カードスロット |
9 |
|
最大入力チャンネル数 |
36 |
|
最大出力チャンネル数 |
36 |
|
入力解像度 |
サポートされる最高解像度は 3840×2160@ 60Hz です |
|
出力解像度 |
サポートされる最大解像度 4096x2160@30 Hz |
|
ウィンドウの数 |
1 つの画面で最大 8 つの画面をサポート |
|
入力 |
|
|
1 HDMI/1 DP (1つ選択してください) |
HDMI 2をサポート。0、DP1.2をサポート、HDCPと互換性があり、解像度は4096*2160@60Hzおよび3840*2160@60Hzをサポート |
|
2-チャンネル DP |
DP1.1をサポート、解像度は4096*2160@30Hzおよび3840X2160@30をサポート , |
|
2-チャンネルHDMI |
HDMI 1.4をサポート、HDCPと互換性があり、解像度は4096*2160@30Hzおよび3840*2160@30Hzをサポートします。 |
|
4-チャンネルHDMI |
HDMI 1.3をサポート、HDCPと互換性があり、解像度は1920 x 1200 @ 60Hzをサポート |
|
4-チャンネル DVI |
DVI は HDMI と互換性があり、HDCP 標準をサポートし、1920 x 1200 @60Hz の解像度をサポートします。 , |
|
4-チャンネル VGA |
VGA 信号規格、解像度は 1920x1080P @60Hz をサポート , |
|
4-チャンネル SDI |
HD-SDI、3G SDI、SD Iと互換性があり、解像度は1920x1080P @60Hzをサポート |
|
4-チャンネルCVBS |
CVBS 信号フォーマット、解像度は PAL: 720x576I、NTSC: 720x480I をサポート |
|
基本的なコントロールカード |
ローカルロジック制御、ウィンドウの開閉、ローミングなどの232制御をサポートします。 2. RS232クイック集中制御をサポート 3. RS232ループ制御をサポート |
|
アドバンストコントロールカード |
ベースマップ、字幕、エコー（8チャンネル）、プレビュー、WEB機能をひとつに、ベースバージョンコントロールカード機能を含む |
|
出力 |
|
|
DVIの |
DVI は HDMI と互換性があり、最大解像度は 1920x1200 @60Hz です。 、1920×1200@60Hzをサポート |
|
HDMIの |
HDMI、DVI-Dと互換性があり、HDMI 1.3をサポート、最大解像度1920x1200 @60Hz 、解像度はHDMI 1.3をサポートします。 、1920×1200@60Hzをサポート |
|
4K HDMI |
ビデオ信号形式は HDMI 1.4 をサポートし、最大解像度は 4096x2160@30Hz をサポートします。 |
|
Oそれから |
|
|
シャーシ構造 |
入力チャンネル用 2 スロット、出力チャンネル用 3 スロット |
|
シャーシサイズ(mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
重量(kg) |
5.8 |
|
消費電力(W) |
2 5 |
|
電源 |
両電源、AC100V～240V、50/60Hz |
|
コントロール |
|
|
RS232制御 |
DB9シリアルポートインターフェース |
|
TCP/IP制御 |
TCP/IPプロトコルに準拠 |
|
HDMI2.0 入力カード - VMH-1I-HD-4K |
|
|
|
HDMI2 をサポート。0、HDCP と互換性があり、DP1.2 をサポート |
|
最大入力解像度 3840x2160 @60Hz |
|
単一の入力信号で任意のウィンドウ処理をサポート |
|
入力信号文字オーバーレイ機能をサポート |
|
EDID管理技術を内蔵し、DDC制御をサポート |
|
パワーオフセーブ機能付き |
|
デュアル 4K DP 入力カード - VMH-2I-DP-4K |
|
|
|
DP1.1をサポート、HDCPと互換性あり |
|
最大入力解像度 3840x2160 @ 30Hz |
|
単一の入力信号で任意のウィンドウ処理をサポート |
|
入力信号文字オーバーレイ機能をサポート |
|
EDID管理技術を内蔵し、DDC制御をサポート |
|
パワーオフセーブ機能付き |
|
デュアル 4K HDMI 入力カード - VMH-2I-HD-4K |
|
|
|
HDMI、DVI-D 信号形式をサポート、HDMI 規格をサポート、HDCP と互換性あり |
|
最大入力解像度 3840x2160 @ 30Hz |
|
単一の入力信号で任意のウィンドウ処理をサポート |
|
入力信号文字オーバーレイ機能をサポート |
|
EDID管理技術を内蔵し、DDC制御をサポート |
|
パワーオフセーブ機能付き |
|
4 チャンネル HDMI 入力カード - VMH-4I-HD |
|
|
|
HDMI、DVI-D 信号形式をサポート、HDMI 規格をサポート、HDCP と互換性あり |
|
最大入力解像度 1920x1200 @60Hz |
|
単一の入力信号で任意のウィンドウ処理をサポート |
|
入力信号文字オーバーレイ機能をサポート |
|
EDID管理技術を内蔵し、DDC制御をサポート |
|
パワーオフセーブ機能付き |
|
クアッド DVI 入力カード - VMH-4I-DV |
|
|
|
HDMI、DVI-D 信号フォーマットをサポート、HDMI1.3 をサポート、HDCP と互換性あり |
|
最大入力解像度 1920x1200 @60Hz |
|
単一の入力信号で任意のウィンドウ処理をサポート |
|
入力信号文字オーバーレイ機能をサポート |
|
EDID管理技術を内蔵し、DDC制御をサポート |
|
パワーオフセーブ機能付き |
|
クアッド VGA 入力カード - VMH-4I-VG |
|
|
|
VGA信号フォーマットをサポート |
|
最大入力解像度 1920x 1080 @60Hz |
|
単一の入力信号で任意のウィンドウ処理をサポート |
|
入力信号文字オーバーレイ機能をサポート |
|
EDID管理技術を内蔵し、DDC制御をサポート |
|
パワーオフセーブ機能付き |
|
4 チャンネル SDI 入力カード - VMH-4I-SD |
|
|
|
SDI信号フォーマットをサポート、入出力信号伝送距離は最大100m |
|
最大入力解像度 1920x 1080 @60Hz |
|
単一の入力信号で任意のウィンドウ処理をサポート |
|
入力信号文字オーバーレイ機能をサポート |
|
EDID管理技術を内蔵し、DDC制御をサポート |
|
パワーオフセーブ機能付き |
|
4 チャンネル CVBS 入力カード - VMH-4I-AV |
|
|
|
CVBS 信号フォーマット、アダプティブ PAL および NTSC をサポート |
|
サポート解像度 PAL: 720x576I、NTSC: 720x480I |
|
単一の入力信号で任意のウィンドウ処理をサポート |
|
入力信号文字オーバーレイ機能をサポート |
|
EDID管理技術を内蔵し、DDC制御をサポート |
|
パワーオフセーブ機能付き |
|
クアッド DVI オーディオ入力カード - VMH-4I-DVA |
|
|
|
4- 方向の DVI 入力信号（オーディオ付き DVI インターフェース） |
|
コネクタ: DVI-I メスポート |
|
通常動作消費電力: 7.1W |
|
ビデオ信号フォーマット：HDMI、DVI-Dに対応 |
|
標準：HDMI1.3をサポート、HDCPと互換性あり |
|
入力解像度: 最大 1920x1200 @60Hz |
|
オーディオ信号形式: エンベデッドオーディオは、PCM、Dobly Digital、DTS、DTS-HD 形式をサポートします。 |
|
4 チャンネル HDMI オーディオ入力カード - VMH-4I-HDA |
|
|
|
4- チャンネル HDMI 入力信号、4- チャンネル アナログ埋め込みオーディオ信号 |
|
コネクタ: タイプ A 19- ピン メス、オーディオ Phoenix 端子 |
|
通常動作消費電力: 9W |
|
ビデオ信号フォーマット：HDMI、DVI-Dに対応 |
|
標準：HDMI1.3をサポート、HDCPと互換性あり |
|
入力解像度: 最大 1920x1200 @60Hz |
|
オーディオ信号形式: エンベデッド オーディオは PCM、Dobly Digital、DTS、DTS-HD 形式をサポートします。外部オーディオは PCM フォーマット、PCM 48KHz をサポート |
|
4 チャネル IP デコード カード - VMH-4I-IP |
|
|
|
1 RJ45 入力インターフェイス、H.264/H.265/RTSP/RTP 標準プロトコル デコードをサポート。 1 2K HDMI 入力 |
|
RJ45 は 3840*2160@30 解像度のデコードをサポートします。 HDMI は最大 1920*1200 解像度の入力をサポートします |
|
市場の主流メーカー (Hikvision、Dahua など) のネットワーク カメラへのアクセスをサポートします。 1- チャンネル 4K30HZ、または 2- チャンネル 4K@24Hz、または 4- チャンネル 1080P@60Hz、または 9- チャンネル 1080P@25Hz、または 16- チャンネル 720P をサポートします@25Hz、または 32- チャンネル D1 デコーディング ネットワーク信号デコーディングおよびウォール ディスプレイ |
|
1 画面、4 画面、9 画面、16 画面、36 画面、カスタム分割を含む複数の画面表示をサポート |
|
ONVIF、RTSP、その他のネットワーク ストリーミング プロトコルをサポート |
|
単一のビデオ ストリームをウィンドウいっぱいに拡大することをサポートします。 |
|
単一入力信号をサポート 任意のウィンドウ処理をサポート |
|
ネットワークカメラのPTZ制御をサポート |
|
4 チャンネル独立オーディオ出力カード - VMH-4O-AD |
|
|
|
4-チャンネルフェニックス端子アナログオーディオ出力 |
|
コネクタ: 3-ピンプラグイン端子 |
|
出力ポート: 4- 方向の Auido 出力ポート |
|
バインドされたビデオウォールの独立したオーディオスイッチングまたはグループ同期スイッチングをサポート |
|
出力音量調整をサポート |
|
シーンの保存と呼び出しをサポート |
|
PCMオーディオフォーマットをサポート、オーディオサンプリングレートは48KHzです |
|
入力端子は埋め込みまたは外部オーディオをサポートします |
|
パワーオフメモリー機能付き |
|
クアッド DVI 出力カード (2 層) - VMH-4O-DV |
|
|
|
DVI、HDMI信号フォーマットをサポート |
|
最大出力解像度は 1920x1200 @60Hz で、カスタム出力解像度をサポートします。 |
|
出力画面は、スプライシング、分割、オーバーレイ、ズーム、ストレッチ、カット、ピクチャーインピクチャー、ローミングなどの複数の機能をサポートします。 |
|
外部単一ディスプレイ画面の出力は、最大 2 つのディスプレイウィンドウをサポートします |
|
パワーオフメモリー機能付き |
|
4 チャンネル HDMI 出力カード (2 層) -VMH-4O- HD |
|
|
|
DVI、HDMI信号フォーマットをサポート |
|
最大出力解像度は 1920x1200 @60Hz で、カスタム出力解像度をサポートします。 |
|
出力画面は、スプライシング、分割、オーバーレイ、ズーム、ストレッチ、カット、ピクチャーインピクチャー、ローミングなどの複数の機能をサポートします。 |
|
外部単一ディスプレイ画面の出力は、最大 2 つのディスプレイウィンドウをサポートします |
|
パワーオフメモリー機能付き |
|
デュアル 4K HDMI 出力カード (2 層) -VMH-2O-HD-4K |
|
|
|
DVI、HDMI信号フォーマットをサポート |
|
最大出力解像度は最大 4096x2160@30Hz をサポートし、カスタム出力解像度もサポートします |
|
出力画面は、スプライシング、分割、オーバーレイ、ズーム、ストレッチ、カット、ピクチャーインピクチャー、ローミングなどの複数の機能をサポートします。 |
|
外部単一ディスプレイ画面の出力は、最大 2 つのディスプレイウィンドウをサポートします |
|
パワーオフメモリー機能付き |
|
2 チャンネル DVI 出力カード (4 層) - VMH-2O-DV |
|
|
|
2- 方向の DVI 出力信号 |
|
コネクタ: DVI-I メスポート |
|
通常動作消費電力: 8.8W |
|
映像信号形式：DVI、HDMI互換 |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
レイヤ選択: 4 2K 信号レイヤまたは 2 4K@30 信号レイヤまたは 1 4K@60 信号レイヤをサポート |
|
2 チャンネル HDMI 出力カード (4 層) -VMH-2O-HD |
|
|
|
2- 方向の HDMI 出力信号; |
|
コネクタ: タイプ A 19- ピン メス; |
|
通常動作消費電力: 8.8W。 |
|
ビデオ信号フォーマット：HDMI、DVI-Dと互換性があります。 |
|
標準: HDMI1.3 をサポート。 |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
1 チャンネル DVI 出力カード (8 層) -VMH-1O-DV |
|
|
|
1- チャンネル DVI 出力信号; |
|
コネクタ: DVI-I メスポート; |
|
通常動作消費電力: 8.8W。 |
|
ビデオ信号形式: HDMI と互換性のある DVI。 |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
レイヤ選択: 8- チャネル 2K 信号レイヤ、または 4- チャネル 4K@30 信号レイヤ、または 2- チャネル 4K@60 信号レイヤをサポートします。 |
|
1 チャンネル HDMI 出力カード (8 層) -VMH-1O-HD |
|
|
|
1 HDMI 出力信号; |
|
コネクタ: タイプ A 19- ピン メス; |
|
通常動作消費電力: 8.8W。 |
|
ビデオ信号フォーマット：HDMI、DVI-Dと互換性があります。 |
|
標準: HDMI1.3 をサポート。 |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
基本バージョン管理カード -VMH-CC-DE |
|
|
|
ウィンドウを開く、ローミングなどのローカルロジック制御をサポートします。 |
|
RS232クイック集中制御をサポート |
|
RS232ループ制御をサポート |
|
アドバンストコントロールカード -VMH-CC-AE |
|
|
|
ウィンドウを開く、ローミングなどのローカルロジック制御をサポートします。 |
|
RS232クイック集中制御をサポート |
|
RS232ループ制御をサポート |
|
高解像度ベースマップをサポート |
|
スクロール字幕をサポート |
|
プレビューエコーのサポート |
|
内蔵のWEBヒューマンコンピュータインタラクションインターフェイス制御、人間化された設計、コンピュータ、携帯電話、タブレット、その他のシステム制御デバイスをサポートし、複数のブラウザと互換性があり、操作がより便利になります |
|
WEBユーザーインターフェースを通じて、シグナルボードの接続検出、シグナルスイッチング、シグナルプレビュー、シーンコール、シーンセーブ、シーンポーリング、オンラインアップグレード管理、ファクトリーリセットなどを実現できます。 |
|
多機能環境制御カード - VMH-IO-FDE |
|
|
|
信号インターフェイス: 1 3-ピン Phoenix RS485 インターフェイス、RS232 オス コネクタ x 1、IR IN レシーバー x 1、IR OUT 3.5mm インターフェイス x 1、IO 3- ピン Phoenix インターフェイス x 2、RJ45 インターフェイス x 1、リセット ボタン x 1 |
|
複数のポート プロトコルの相互転送をサポートします。ネットワークからシリアル ポートへ、シリアル ポートからネットワークへ、ネットワークからネットワークへ、IO からネットワーク シリアルへ、赤外線制御、赤外線学習をサポート |
|
複数のボーレートをサポート |
|
各ポートは最大 30 個のパケット転送をサポートできます |
|
転送出力制御、さまざまな周辺機器を制御可能、独自のインターフェースを開発可能 |
|
赤外線学習をサポート |
|
パワーオフセーブ機能付き |
