製品概要

この高性能プロフェッショナルスイッチングデバイスは、オーディオおよびビデオ信号を効果的に管理するため、放送およびテレビプロジェクト、マルチメディア会議ホール、大画面ディスプレイ、テレビ教育、コマンド/コントロールセンターなどのさまざまなアプリケーションに最適です。

CVBS、YPbPr、VGA、DVI、HDMI、3G/HD/SD-SDI、HDBaseT、光などのさまざまな信号フォーマットをサポートし、異なる入力/出力タイプ間のシームレスな切り替えと伝送を保証します。

特徴

32-入力および32-出力オーディオおよびビデオ信号スイッチングカードインターフェイス。
バススイッチング技術により、各信号はポイントツーポイントで送信されるだけでなく、バスチャネルだけで送信されるため、すべての信号イメージがリアルタイムに表示されます。
周波数とラインの倍増技術は、ラインと周波数を 2 倍にすることで画像信号の表示を強化できます。
シームレスなクロススイッチング。切り替えプロセス中に黒い画面、スタック画面、ジッター、ティアリングなどが発生しません。
複数の信号タイプが利用可能です: CVBS、YPbPr、VGA、DVI、HDMI、3G/HD/SD-SDI、HDBaseT、光。
解像度は調整可能で、最大 4096 x 2160P@60Hz をサポートします。
出力チャンネルを個別にまたは完全に閉じたり開いたりできるようにサポートします。
シームレス入力カードは、OSD外字オーバーレイ画面表示機能をサポートしており、左上、左下、右上、右下などの任意の入力チャンネルにカスタム中国語コンテンツをオーバーレイして表示でき、文字色を設定できます。 ;
RS232シリアルポート、TCP/IPネットワーク、フロントパネル制御、オープン制御プロトコルをサポート。
GUI ユーザーインターフェイス制御と人間味のあるデザインをサポートします。
EDID 情報の変更およびカスタマイズ。
現在のデバイスの入出力チャネルステータスクエリ機能をサポートします。
複数のシーンの保存と呼び出しをサポートします。
信号ポートはホットプラグをサポートしています。

人気ラベル: 32x32 ハイブリッドモジュラービデオマトリックス、中国 32x32 ハイブリッドモジュラービデオマトリックスメーカー、サプライヤー、工場

ホスト
説明する	最大 32 入力および 32 出力のオーディオおよびビデオ信号スイッチングカードインターフェイスをサポートし、ホットスワップをサポートします。
コントロール
シリアル制御ポート	DB9 RS232 メスコネクタ
ピン配置	ピン 2 TX、ピン 3 RX、ピン 5 GND
パネルシャーシ構造	プラグイン可能な信号、8 つの入力カードスロットに 8 つの信号入力カードを挿入可能、8 つの出力カードスロットに 8 つの信号出力カードを挿入可能
フロントパネルのコントロール	ボタン
従来の
動作温度	-0-+50度
相対湿度	10%-90%
電源	AC 100-240V、50/60Hz、ホスト無負荷消費電力 60W、ボードを除く
シャーシサイズ(mm)
VMC{{0}}}}: 436.6L x 320.0W x 221.5H

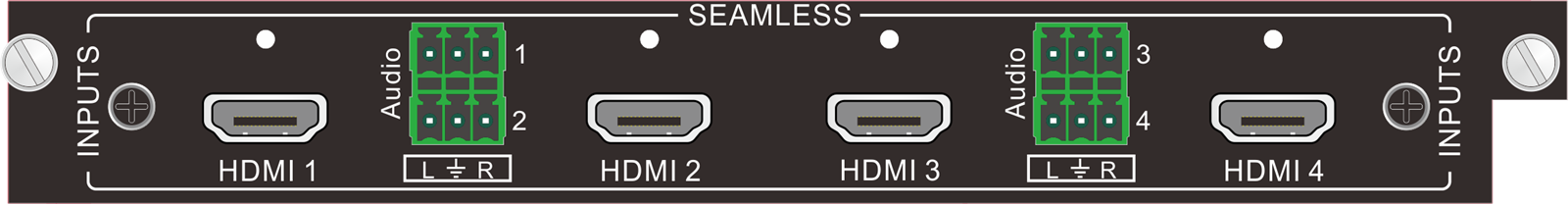

入力信号カード-VMC-4I-HD-4K

入力信号	4- チャンネル HDMI 信号、4- チャンネルアナログオーディオ信号	消費電力	12.5W
入力コネクタ	タイプ A 19- ピンメス、3- ピンプラガブル端子台	色の濃さ	8ビット
信号の種類	HDMI、DVI-D、入力信号の自動識別	帯域幅	10.2Gbps
温度	0 度 - +50 度	湿度	10% - 90%
解決	最大入力解像度 4096 x 2160P@60Hz、入力適応型
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
標準	HDMI1.4、HDCP2.2をサポート
EDID管理	EDID学習機能をサポート
その他の機能	彩度、明るさ、コントラスト、色温度、シャープネス値の設定をサポート、文字オーバーレイ機能、ホットプラグをサポート

入力信号カード-VMC-4I-OF

入力信号	4-チャンネル光ファイバー信号、自動入力信号認識	消費電力	24W
入力コネクタ	光ファイバーモジュール	データ型	DVI/高精細度マルチメディアインターフェース
最大レート	10.2Gbpsの	相対湿度	10%-90%
温度	0 度 -+50 度	色の濃さ	8ビット、10ビット、12ビット、16ビット
光ファイバーモジュール
インターフェース仕様	LCインターフェース
光ファイバー信号	9 つの調整可能な解像度、最高入力解像度は 4096x2160@30Hz
伝送距離	光ファイバー送信機/受信機と併用する必要があります。4096x2160@30Hz シングルモードファイバーの最大伝送距離は 2KM、マルチモードは 300M
最大データレート	10.2Gビット/秒
他の
関数	文字オーバーレイ機能とホットスワップをサポート

入力信号カード-VMC-4I-HBT

ビデオ入力
入力信号	4-チャンネル HDBT 信号、自動入力信号識別	入力レベル	TMDS 2.9V-3.3V
入力コネクタ	RJ45、黄緑の 2 色表示灯付き	入力インピーダンス	差動線100Ω
消費電力	21W
オーディオ入力
入力信号	4-チャンネルのステレオ信号	入力コネクタ	3.5mmオーディオジャック
入力インピーダンス	75Ω	周波数応答	20Hz-20KHz
コントロール
制御信号	4- 方向の RS232 制御信号	制御ポート	3-ピン差し込み式端子台
プロトコル	RS232 プロトコルをサポート、IR をサポート、RS232 双方向透過伝送
従来の
得	0 dB	帯域幅	10.2Gbps
解決	最大 1920×1080@60Hz をサポート	クロストーク	<-50dB@5MHz
伝送距離	1080p 70m以下	スイッチングレート	200ns (最大)
動作温度	-10 度 -+40 度	相対湿度	10%-90%
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
HDMI規格	HDMI1.4aをサポート
EDID、HDCP	EDID手動管理をサポート、HDCP1.4と互換性あり
その他の機能	色度、明るさ、コントラスト、色温度、シャープネス値の設定、文字オーバーレイ機能、ホットプラグ、PoH外部電源機能に対応

入力信号カード-VMC-2I-HBT-4K

ビデオ入力
入力信号	2 -チャンネルHDBT信号、自動入力信号認識	入力レベル	TMDS 2.9V-3.3V
入力コネクタ	RJ45、黄緑の 2 色表示灯付き	入力インピーダンス	差動線100Ω
消費電力	21W
オーディオ入力
入力信号	2- 方向のステレオ信号	入力コネクタ	3.5mmオーディオジャック
入力インピーダンス	75Ω	周波数応答	20Hz-20KHz
コントロール
制御信号	2- 方向 RS232 制御信号	制御ポート	3-ピン差し込み式端子台
プロトコル	RS232 プロトコルをサポート、IR をサポート、RS232 双方向透過伝送
従来の
得	0 dB	帯域幅	10.2Gbpsの
解決	最大 4096 x 2160P@30Hz をサポート	クロストーク	<-50dB@5MHz
伝送距離	1080p 70m以下	スイッチングレート	200ns (最大)
動作温度	-10 度 -+40 度	相対湿度	10%-90%
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
HDMI規格	HDMI1.4規格をサポート
EDID、HDCP	EDID手動管理をサポート、HDCP2.2をサポート、下位互換性あり
その他の機能	色度、明るさ、コントラスト、色温度、シャープネス値の設定、文字オーバーレイ機能、ホットプラグ、PoH外部電源機能に対応

入力信号カード-VMC-4I-DV

入力信号	4- 方向の DVI 信号	入力レベル	TMDS 2.9V-3.3V
入力コネクタ	メスポート DB24+5	入力インピーダンス	75Ω
消費電力	10W
従来の
得	0 dB	帯域幅	最大データレート 4.95Gbit/s
ビデオ信号	DVI、HDMI、VGA、C-VIDEO、YPbPr、入力信号の自動識別	最大遅延時間	5nS(±1nS)
データ型	8ビット	クロストーク	<-50dB@5MHz
スイッチングレート	200ns (最大) クロストーク	解決	60Hzで最大1920×1200をサポート
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
オーディオサンプリングレート	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID と DDC の管理	DVI および HDMI 規格を使用して、拡張ディスプレイ識別 (EDID) およびディスプレイデータチャネル (DDC) をサポート
HDCP管理	高帯域幅デジタルコンテンツ保護 (HDCP) をサポートし、DVI および HDMI1.3 規格を使用
その他の機能	色度、明るさ、コントラスト、色温度、シャープネス値の設定、文字オーバーレイ機能、ホットプラグ対応

入力信号カード-VMC-4I-HD

入力信号	4- チャンネル HDMI 信号（DVI と互換性あり）、4- チャンネルアナログオーディオ信号	消費電力	10W
入力コネクタ	タイプ A 19- ピンメス、3- ピンプラガブル端子台	色の濃さ	8 & 10 & 12 ビット
信号の種類	HDMI、DVI-D、入力信号の自動識別	帯域幅	6.75Gbps
温度	0 度 - +50 度	湿度	10% - 90%
標準	HDMI1.3をサポート、HDCP規格と互換性あり	解決	最大 1920×1080@60Hz をサポート
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
EDID と DDC の管理	DVI および HDMI 規格を使用して、拡張ディスプレイ識別 (EDID) およびディスプレイデータチャネル (DDC) をサポート
その他の機能	色度、明るさ、コントラスト、色温度、シャープネス値の設定、文字オーバーレイ機能、ホットプラグ対応

入力信号カード-VMC-4I-VG

ビデオ入力
入力信号	4- 方向の VGA 信号		カップリング入力	ACカップリングのみ
入力コネクタ	15-ピン D タイプメスポート		入力レベル	{{0}.5-2.0Vp-p
入力インピーダンス	75Ω
オーディオ入力
入力信号		4チャンネルのアナログオーディオ信号		オーディオ入力インピーダンス	>10KΩ
入力コネクタ		3-ピン差し込み式端子台		入力インピーダンス	75Ω
周波数応答		20Hz-20KHz
従来の
得	0 dB		帯域幅	YPbPr : 170MHz; C-ビデオ: 150MHz; VGA：170MHz
スイッチングレート	200ns(最大)		クロストーク	<-50dB@5MHz
ビデオ信号	VGA(RGBHV)、YPbPr、C-VIDEO、入力信号の自動識別
クロマスペース	色空間の調整をサポート: YCBCR\RGB			解決	最大 1920×1200 @ 60Hz をサポート
消費電力	12W
その他の機能	色度、明るさ、コントラスト、色温度、シャープネス値の設定をサポートします。文字オーバーレイ機能。ホットプラグ; VGA 信号入力自動補正;単一ポートを工場出荷時の設定に復元

入力信号カード-VMC-4I-AV

入力信号		4- チャンネル CVBS 信号、4- チャンネルアナログオーディオ信号		サポートされているオーディオ形式		ステレオ
入力コネクタ		BNC コネクタ、3- ピンのプラグイン可能な端子台		標準		PALおよびNTSCフォーマットをサポート
消費電力		11W		解決		7 段階の調整可能、最大 1920×1080@60Hz
従来の
オーディオノイズフロア		-80dB		最大のオーディオ歪み		2.0V
動作温度		0 度 - +50 度		相対湿度		10% - 90%
帯域幅		6.75Gbpsの		自動ラインスケーリング機能		サポート
その他の機能		彩度、明るさ、コントラスト、色温度、シャープネス値の設定をサポートします。文字オーバーレイ機能。ホットプラグ
	入力信号カード-VMC-4I-SD

	入力信号		4- チャンネル SDI 信号（それぞれに 1 つの SDI ループ出力あり）		入力レベル		TMDS 2.9V-3.3V
	入力コネクタ		BNCコネクタ		入力インピーダンス		75Ω
	ビデオ信号		SDI、HD-SDI、3G-SDI、入力信号の自動識別		消費電力		14W
	従来の
	色の濃さ		8&10&12ビット		作動距離		1080p 100m以下 (高品質のワイヤーを使用してください)
	帯域幅		6.75Gbps		最大解像度		1080p@60ヘルツ
	動作温度		0 度 - +50 度		相対湿度		10% - 90%
	ラインダブリング機能		サポート		解決		最大 1920×1080@60Hz をサポートします。
	その他の機能		彩度、明るさ、コントラスト、色温度、シャープネス値の設定をサポートします。文字オーバーレイ機能。ホットプラグ

入力信号カード-VMC-4I-HV

入力信号	2- 方向 HDMI 信号（DVI と互換性あり）; 2- 方向の VGA 信号; 4- チャンネルステレオオーディオ信号		消費電力	12W
入力コネクタ	タイプ A 19- ピンメスコネクタ; 15- ピン D タイプメスコネクタ; 3-ピンプラグイン可能な端子台
解決	最大 1920×1080@60Hz をサポート
従来の
HDMIポート:
色の濃さ	8 & 10 & 12 ビット		信号の種類	HDMI、DVI-D、入力信号の自動識別
帯域幅	6.75Gbps		温度	0 度 - +50 度
湿度	10% - 90%
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
標準	HDMI1.3をサポート、HDCP規格と互換性あり
EDID と DDC の管理	拡張ディスプレイ識別 (EDID) およびディスプレイデータチャネル (DDC) をサポート
VGAポート:
カップリング入力	ACカップリングのみ	入力レベル			{{0}.5-2.0Vp-p
入力インピーダンス	75Ω	周波数応答			20Hz-20KHz
得	0 dB	クロストーク			<-50dB@5MHz
スイッチングレート	200ns(最大)	クロマスペース			YCBCR\RGB の調整をサポート
ビデオ信号	VGA(RGBHV)、YPbPr、C-VIDEO、入力信号の自動識別
その他の機能	VGA 信号入力の自動補正とシングルポートの工場出荷時設定へのリセットをサポート
関数	ホットプラグとアンプラグをサポート、彩度、明るさ、コントラスト、色温度、シャープネス値の設定をサポート、文字オーバーレイ機能をサポート

出力信号カード-VMC-4O-HD-4K

出力信号	4- チャンネル HDMI 信号、4- チャンネルアナログオーディオ信号	消費電力	12.5 W
出力コネクタ	タイプ A 19- ピンメス、3- ピンプラガブル端子台	色の濃さ	8ビット
従来の
信号の種類	HDMI、DVI-D	帯域幅	10.2Gbps
温度	0 度 - +50 度	湿度	10% - 90%
解決	8 段階の調整可能レベル、最大 4096 x 2160@60Hz
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
標準	HDMI1.4、HDCP2.2をサポート
EDID と DDC の管理	EDID学習機能とDDC通信をサポート
その他の機能	出力フォーマットの設定、独立したオーディオ信号送信、コマンドによるホットプラグをサポート

出力信号カード-VMC-4O-OF

出力信号	4-方向の光ファイバー信号	消費電力	32W
出力コネクタ	光ファイバーモジュール	最大レート	10.2Gbpsの
データ型	DVI/高精細度マルチメディアインターフェース	温度	0 度 -+50 度
相対湿度	10%-90%	色の濃さ	8ビット、10ビット、12ビット、16ビット
解決	36 の調整可能な解像度をサポートし、最高出力解像度は 4K @ 30Hz です。
光ファイバーモジュール
インターフェース仕様	LCインターフェース
光ファイバー信号	シングルモード光ファイバーの最大伝送距離は2KM、マルチモード光ファイバーの最大伝送距離は300Mです。
伝送距離	4K30伝送距離：シングルモード光ファイバーの最大伝送距離は2KM、マルチモードは300Mです。
その他の機能
指示による出力形式の設定をサポートし、ホットプラグとアンプラグをサポートします

出力信号カード-VMC-4O-HBT

ビデオ出力
出力信号	4- チャンネル HDBT 信号	出力レベル	TMDS 2.9V-3.3V
出力コネクタ	RJ45、黄緑の 2 色表示灯付き	出力インピーダンス	差動線100Ω
消費電力	21W
オーディオ出力
出力信号	4-チャンネルのステレオ信号	出力コネクタ	3.5mmオーディオジャック
出力インピーダンス	75Ω	周波数応答	20Hz-20KHz
コントロール
制御信号	4- 方向の RS232 制御信号	制御ポート	3-ピン差し込み式端子台
プロトコル	RS232プロトコルをサポート
従来の
得	0 dB	帯域幅	10.2Gbpsの
解決	最大 1080p シームレスをサポート	クロストーク	<-50dB@5MHz
伝送距離	1080p 70m以下	スイッチングレート	200ns (最大)
動作温度	-10 度 -+40 度	相対湿度	10%-90%
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
HDMI規格	HDMI1.4をサポート、HDCP 2.2と互換性あり
EDID と DDC の管理	EDIDマニュアル管理とDDC通信機能をサポート
解決	36 の調整可能な解像度をサポートし、最高出力解像度は 1920×1080@60Hz です。
伝送距離	1920×1080P60Hz伝送距離最大70メートル
その他の機能	コマンドによる出力フォーマット設定、ホットプラグ、PoH外部電源機能をサポート

出力信号カード-VMC-2O-HBT-4K

ビデオ出力
出力信号	2- 方向の HDBT 信号	出力レベル	TMDS 2.9V-3.3V
出力コネクタ	RJ45、黄緑の 2 色表示灯付き	出力インピーダンス	差動線100Ω
消費電力	21W
オーディオ出力
出力信号	2- 方向のステレオ信号	出力コネクタ	3.5mmオーディオジャック
出力インピーダンス	75Ω	周波数応答	20Hz-20KHz
コントロール
制御信号	4- 方向の RS232 制御信号	制御ポート	3-ピン差し込み式端子台
プロトコル	RS232プロトコルをサポート
従来の
得	0 dB	帯域幅	10.2Gbps
解決	最大 4096 x 2 160@ 30Hz をサポート	クロストーク	<-50dB@5MHz
伝送距離	1080p 70m以下、4K 40M以下	スイッチングレート	200ns (最大)
動作温度	-10 度 -+40 度	相対湿度	10%-90%
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
HDMI規格	HDMI1.4をサポート、HDCP 2.2と互換性あり
EDID と DDC の管理	EDIDマニュアル管理とDDC通信機能をサポート
解決	36 の調整可能な解像度をサポートし、最高出力解像度は 4096 x 2 160@ 30Hz
伝送距離	4K 最大 40M の距離、1080P 最大 70M をサポート
その他の機能	コマンドによる出力フォーマット設定、ホットプラグ、PoH外部電源機能をサポート

出力信号カード-VMC-4O-DV

出力信号	4- 方向の DVI 信号	出力レベル	TMDS 2.9V-3.3V
出力コネクタ	メスポート DB24+5	出力インピーダンス	75Ω
消費電力	6W

従来の
得	0 dB	帯域幅	4.95Gビット/秒
ビデオ信号	DVI、HDMI、VGA、C-VIDEO、YPbPr	最大遅延時間	5nS(±1nS)
データ型	8ビット	クロストーク	<-50dB@5MHz
解決	36 段階の調整可能レベル、最大 1920×1200@60Hz	スイッチングレート	200ns (最大) クロストーク
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
オーディオサンプリングレート	32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K
EDID と DDC の管理	DVI および HDMI 規格を使用して、拡張ディスプレイ識別 (EDID) およびディスプレイデータチャネル (DDC) をサポート
HDCP管理	高帯域幅デジタルコンテンツ保護 (HDCP) をサポートし、DVI および HDMI1.3 規格を使用
その他の機能	コマンドによる出力形式の設定とホットプラグをサポート

出力信号カード-VMC-4O-HD

出力信号	4- チャンネル HDMI 信号（DVI と互換性あり）、4- チャンネルアナログオーディオ信号	消費電力	8W
出力コネクタ	タイプ A 19- ピンメス、3- ピンプラガブル端子台	色の濃さ	8ビット
信号の種類	HDMI、DVI-D	帯域幅	6.75Gbps
温度	0 度 - +50 度	湿度	10% - 90%
解決	36 の調整可能な解像度、最大 1920×1200@60Hz
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
標準	HDMI1.3をサポート、HDCPと互換性あり
EDID と DDC の管理	EDID学習機能とディスプレイデータチャンネル(DDC)をサポート
その他の機能	指示による出力形式の設定をサポート、ホットプラグをサポート

出力信号カード-VMC-4O-VG

ビデオ出力
出力信号	4- 方向の VGA 信号	スイッチの種類	垂直方向の間隔
出力コネクタ	15-ピン D タイプメスポート	出力レベル	{{0}.5-2.0Vp-p
出力インピーダンス	75Ω	解決	36 の調整可能な解像度、最大 1920×1200@60Hz
信号の種類	VGA、YPBPR、C-VIDEO信号フォーマットをサポート
オーディオ出力
出力信号	4チャンネルのアナログオーディオ信号	出力インピーダンス	75Ω
出力コネクタ	3-ピン差し込み式端子台	周波数応答	20Hz-20KHz
従来の
得	0 dB	スイッチングレート	200ns(最大)
クロストーク	<-50dB@5MHz	消費電力	6W
その他の機能	コマンドによる出力形式の設定とホットプラグをサポート

出力信号カード-VMC-4O-AV

出力信号	4- チャンネル CVBS 信号、4- チャンネルアナログオーディオ信号	解決	480I と 576I の 2 つの解像度が調整可能
出力コネクタ	BNC コネクタ、3- ピンのプラグイン可能な端子台	出力音声フォーマット	ステレオ
消費電力	9W	伝送距離	100m以下（高品質な電線をご使用ください）
従来の
オーディオノイズフロア	-80dB	最大のオーディオ歪み	2.0V
動作温度	0 度 - +50 度	相対湿度	10% - 90%
帯域幅	6.75Gbpsの	標準	PALおよびNTSCフォーマットをサポート
その他の機能	コマンドによる出力形式の設定とホットプラグをサポート

出力信号カード-VMC-4O-SD

出力信号	4- チャンネル SDI 信号（それぞれに 1 つの SDI ループ出力あり）	出力レベル	TMDS 2.9V-3.3V
出力コネクタ	BNCコネクタ	出力インピーダンス	75Ω
ビデオ信号	SDI、HD-SDI、3G-SDI	消費電力	15W
解決	7 つの調整可能な解像度、最大 1920×1200@60Hz
従来の
色の濃さ	8&10&12ビット	作動距離	1080p 100m以下 (高品質のワイヤーを使用してください)
帯域幅	6.75Gbpsの	最大解像度	1080p@60ヘルツ
動作温度	0 度 - +50 度	相対湿度	10% - 90%
その他の機能	コマンドによる出力形式の設定とホットプラグをサポート

出力信号カード-VMC-4O-HV

出力信号	2- 方向 HDMI 信号（DVI と互換性あり）; 2- 方向の VGA 信号; 4- チャンネルステレオオーディオ信号	消費電力	8W
出力コネクタ	タイプ A 19- ピンメスコネクタ; 15- ピン D タイプメスコネクタ; 3-ピンプラグイン可能な端子台
解決	36 の調整可能な解像度、最大 1920×1200@60Hz
従来の
HDMIポート:
色の濃さ	8ビット	信号の種類	HDMI、DVI-D
帯域幅	6.75Gbps	温度	0 度 - +50 度

湿度	10% - 90%
オーディオフォーマット	埋め込みオーディオは PCM、Dobly Digital、DTS、DTS-HD フォーマットをサポート、外部オーディオは PCM フォーマットをサポート
標準	HDMI1.3をサポート、HDCPと互換性あり
EDID と DDC の管理	EDID学習機能とDDC通信機能をサポート
VGAポート:
出力レベル	{{0}.5-2.0Vp-p	出力インピーダンス	75Ω
信号の種類	VGA、YPBPR、Cビデオ
スイッチの種類	垂直方向の間隔	周波数応答	20Hz-20KHz
得	{} dB	クロストーク	<-50dB@5MHz
スイッチングレート	200ns(最大)
帯域幅	YPbPr : 170MHz; C-ビデオ: 150MHz; VGA：170MHz
ビデオ信号	VGA (RGBHV)、YPbPr、S-VIDEO、C-VIDEO
他の
コマンドによる出力形式の設定とホットプラグをサポート

信号プレビューカード-VMC-4P-OB

インタフェース	2 RJ45 ポート	プレビュー機能	4つのビデオソースを同時にプレビュー可能
プロトコルと標準	H.264 エンコード技術、標準 RTSP プロトコル	消費電力	15W
解決	ビデオ再生の各チャンネルの解像度は 720p に達し、プレビュー解像度はコマンドを通じて変更できます。
コントロール	マトリックス制御をサポート、パワーオフメモリ機能をサポート

IP デコーダカード-VMC-4I-IP

インタフェース	2 RJ45 ポート	デコード機能	41080P@60Hz、81080P@30Hz、16*720P@30Hzデコードをサポート
オーディオインターフェース	オーディオ入力 1/2/3/4: 予約済みの外部オーディオインターフェイス	消費電力	1 3 W
解決	rtsp/rtp/rtpo TCP アクセスをサポート	他の	パワーオフメモリ付き
コントロール	onvif2.6 プロトコルのサポート、onvif デバイス識別のサポート、onvif プロトコルストリームアクセスのサポート、onvif PTZ 制御のサポート

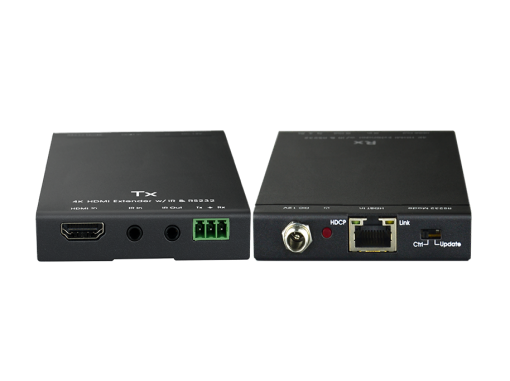

HDMI 信号 70m HDBaseT トランスミッター-VHBT-HD-70T

HDBaseT 入力カードおよび 4K HDBaseT 入力カード用
入力	1- 方向 HDMI	入力コネクタ	タイプ A 19- ピンメスコネクタ
出力	1 -方法 HDBaset	出力コネクタ	RJ-45 端子
制御インターフェース	1 チャンネル IR IN、1 チャンネル IR OUT、1 双方向 RS232	制御機能	CEC、IR、RS232双方向透過伝送をサポート
標準	HDCP2.2およびHDMI1.4規格に準拠	解決	最大 3840×2160@30Hz をサポート
動作温度	0~50 度	湿度	10% ~ 90%
最大消費電力	14W	寸法(mm)	115L x 109W x 16.2H
伝送距離	1920×1080P60Hz伝送距離は最大70メートル、3840×2160@30Hz伝送距離は最大40メートル
他の	双方向PoC機能とRS232ファームウェアアップグレードをサポート

HDMI 信号 70m HDBaseT レシーバー-VHBT-HD-70R

HDBaseT 出力カード、4K HDBaseT 出力カードと併用
入力	1 -方法 HDBaset	入力コネクタ	タイプ A 19- ピンメスコネクタ
出力	1- 方向 HDMI	出力コネクタ	RJ-45 端子
制御インターフェース	1 チャンネル IR IN、1 チャンネル IR OUT、1 双方向 RS232	制御機能	CEC、IR、RS232双方向透過伝送をサポート
標準	HDCP2.2およびHDMI1.4規格に準拠	解決	最大 3840×2160@30Hz をサポート
動作温度	0~50 度	湿度	10% ~ 90%
最大消費電力	14W	寸法(mm)	115L x 109W x 16.2H
伝送距離	1920×1080P60Hz伝送距離は最大70メートル、3840×2160@30Hz伝送距離は最大40メートル
他の	双方向PoC機能とRS232ファームウェアアップグレードをサポート
