概要

Tendzone MCN - 4611 は、マルチメディア分散インタラクティブシステム統合クラウドノード、統合コーデックデバイスであり、エンコードまたはデコードクラウドノードへの手動切り替えをサポートします。システム展開は、センターレス展開モードとセンター展開モードの両方をサポートし、オンデマンドで選択できます。プロジェクト。エンコーディングノードとして使用すると、4K @ 60 ビデオ信号の取得と 4K @ 30 エンコーディングをサポートします。デコードノードとして使用する場合、4K @ 60 ビデオデコードとビデオ出力表示をサポートします。 KVM シートアプリケーションをサポートし、LED /LCD スプライシングアプリケーションをサポートします。

特徴

高画質・多機能

4K@60解像度の出力ディスプレイをサポート
4K@30 ビデオ信号の取得とエンコードをサポート
KVMシートアプリケーションをサポート

インテリジェントなスプライシング、統合管理

LED/LCD画面の接合画像の同期表示をサポート
分散システム基盤ソフトウェアの一元管理・制御をサポート
ビデオ画像のウィンドウ表示、クロススクリーン、ローミング、オーバーレイ表示をサポート

安全で信頼できる

国産チップ、組み込みLinuxシステム、ウイルスフリー
PoE電源供給と外部電源バックアップをサポート
光リンクバックアップをサポート

メンテナンスが簡単

ファンレスかつ静音設計、光電子バックアップ
統合された設計、エンコードまたはデコードへの自由な切り替え
2 台の並列設置をサポートします。 12台の集中設置をサポート

パネル情報

303

(1)電源インジケータ注: 電源が入っているときは常に点灯します。
(2)動作表示灯注：プログラムが正常に動作している場合は点滅、異常時は常時点灯します。
(3)接続インジケーター注：サーバー接続時点滅、常時点灯時異常
(4) 3 - ウェイ IO
(5)3 -方向のIR
(6) 1 チャンネル RS 232
(7) RS 485 1 台
(8) デバッグポート注: デバッグポート。問題を特定するために使用されます。
(9)LINE INバランス入力
(10)LINE OUTバランス出力
(11)3． 5mmインターフェース注：入出力一体型

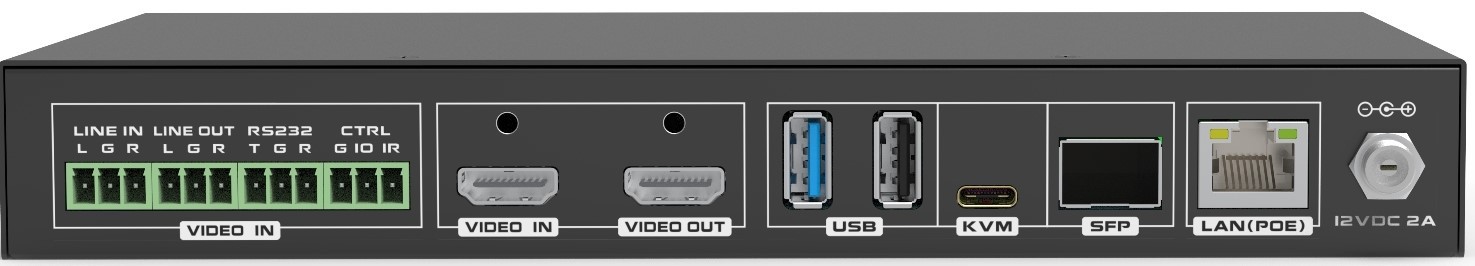

304

(1)LINE INバランス入力
(2)LINE OUTバランス出力
(3) 1 チャンネル RS 232
(4) 1 つの IO + 1 つの IR
(5)HDMI IN1入力(音声付き)
(6)HDMI OUT出力(音声付き)
(7)USB3.0 Type-A ホストポート注: KVM デコードノードの場合はキーボードとマウスを接続します。
(8)USB2.0 Type-A ホストポート注: KVM デコードノード時にキーボードとマウスを接続します。
(9)Type-C ポート (アップグレード) 注: KVM エンコードノードを使用する場合は、制御用にコンピューターに接続します。
(10)SFPギガビット光ネットワークポート
(11)PoE ギガビットイーサネットポート注: POE 電源供給をサポート
(12)DC 12V/2A電源ポート

人気ラベル: 4k av over ip エンコーダデコーダ、中国 4k av over ip エンコーダデコーダメーカー、サプライヤー、工場

仕様

一般的なパフォーマンス
ハードウェア構成	国内自社開発コーデックチップ;組み込み Linux システムに基づいて開発されており、ウイルスやトロイの木馬の侵入はありません。
フロントパネル	3 つのステータスインジケータ: PWR、RUN、LINK。
ビデオインターフェース	1チャンネルHDMIビデオ入力; 1チャンネルHDMIビデオ出力; HDMI固定バックルをサポート;
オーディオインターフェース	1- 3.5 mm ヘッドフォンジャック入出力; 2つのバランスLINEオーディオ入力。 2-バランスの取れた LINE オーディオ出力。
データインターフェース	{{0}} ウェイ USB 3.0 ホスト; {{0}} ウェイ USB 2.0 ホスト; 1 タイプ C インターフェイス、OTG をサポート;
制御インターフェース	4IO; 4 IR; 2 RS232; 1 RS485; RS232 デバッグポート x 1。
ネットワークインターフェース	1 1000M bps 光ファイバーネットワークポート。 1 1000Mbps イーサネットポート、POE 電源をサポート。
電源インターフェース	1 DC 電源インターフェース、12V/2A 入力;
デバイスの消費電力	12 W 以下。
漏れ防止現在	0.25mA
労働環境	温度: 0~45 度; 相対湿度: 10%-90% RH ;
保管環境	気温: -20 度 -60 度 ; 相対湿度: 5%-90% RH ;
インストール	2 つの 1U キャビネットを並べて設置。 8 つの集中型インストール。
サイズ	製品サイズ: 22012430 ミリメートル; 梱包サイズ: 540 * 280 * 90mm。正味重量: 0.7KG;総重量: 2.48KG;
	エンコーダ	デコーダ
ビデオ入力	N/A	1- チャンネル 4K @ 60fps ビデオ入力取得、4K @ 30fps ビデオエンコード、下位互換性をサポートします。エンコード解像度、ビットレート、フレームレート、エンコードフォーマット、レートコントロール設定、ビットレート調整範囲128Kbps～40Mbps、フレームレート調整範囲5～60フレームをサポート。
ビデオ出力	1 - チャンネル 4K @60 ビデオ出力とデコードをサポートし、解像度の下位互換性も備えています。カスタム解像度の出力をサポートします。 H 264/H265 ビデオデコードをサポートします。	1- チャンネル 4K @ 30fps ビデオループ出力をサポートします。
オーディオ入力	KVM シート出力ノードとして使用する場合、1 3.5mm オーディオ入力と 1 LINE オーディオ入力をサポートします。	1- 方向の 3.5 mm ヘッドフォンジャック入力をサポートします。 2- ウェイバランス型 LINE オーディオ入力; AAC、G.711a、G.711u、G.722 オーディオ形式エンコーディング、48KHz 24- ビットサンプリングレートをサポート。
オーディオ出力	2- ウェイバランスの LINE オーディオ出力をサポートします。 1- ウェイ 3.5 mm ヘッドフォンジャック出力; AAC、G.711a、G.711u、G.722、O PUS オーディオ形式デコードをサポート、48KHz 24- ビットサンプリングレート。	N/A
ビデオ認識	EDID 拡張ディスプレイ識別子の自動識別をサポートします。プログレッシブスキャンPシステムと互換性があります。
ネットワーク通信	セグメントを越えたコミュニケーションをサポートします。 DH CP をサポートして IP アドレスを動的に取得します。 RTSP/RTPプロトコルをサポートします。ユニキャストとマルチキャストをサポートします。
設備の運用と保守	デバイスのプロセス生存情報、メモリ使用量情報、実行時間情報、CPU 占有率、ディスク使用量の運用および保守情報の取得をサポートします。 Web ページの構成をサポートします。ネットワーク構成、デバイスのアップグレード、再起動、ログのエクスポート、構成のインポート/エクスポート、ユーザー構成のクリア、および工場出荷時の復元をサポートします。
字幕・背景	バックグラウンド設定をサポートします。字幕設定をサポートします。バナー表示をサポートします。
応用	KVM エージェントアプリケーションをサポートします。スプライシング表示アプリケーションをサポートします。超高解像度ビデオ同期アプリケーションをサポートします。
