プレミアム録画放送教室端末

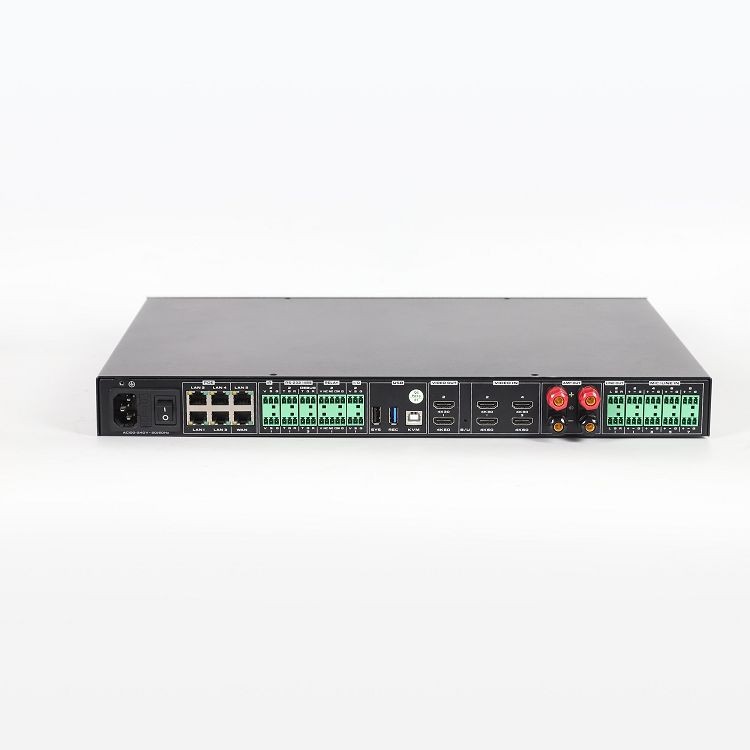

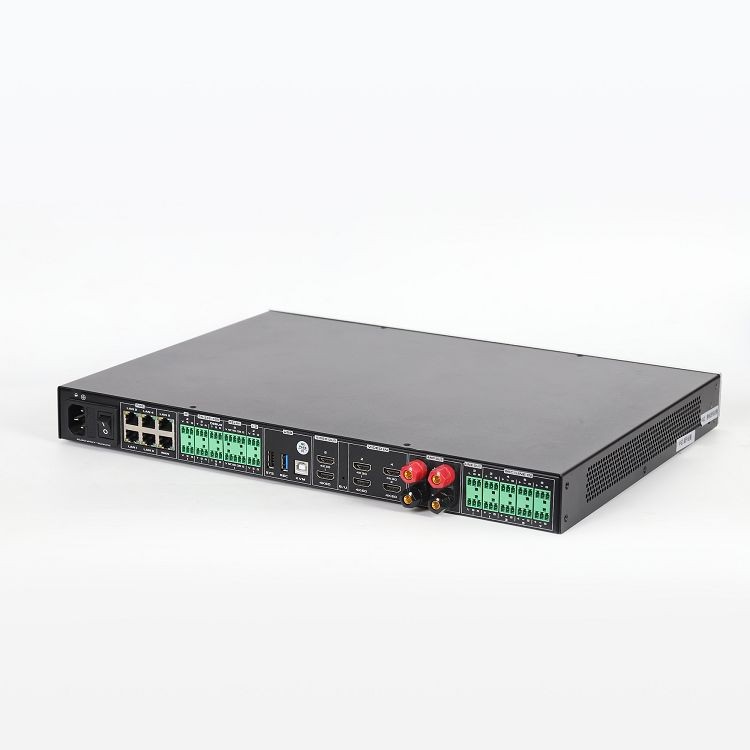

スマート教育端末 TCN108P RO は、新しくアップグレードされた高性能処理チップを採用しています。これは、デジタルオーディオ処理、ビデオマトリックス、ティーチング中央制御、メディア処理、ビデオインタラクション、IoT制御、ブティック録画および放送、POEスイッチおよびその他の機能モジュールを統合したインテリジェント端末デバイスです。ホストにはRS-232、RS-485、RELAY、I/O、赤外線I/R、USB、パワーアンプ端子、MIC/LINE IN入力(ファントム電源供給対応)、フェニックスヘッドステレオLINEを装備OUT、HDMI、LANポート、WANポートなどの豊富な入出力物理インターフェイスタイプにより、さまざまなオーディオおよびビデオ機器および環境制御機器に適合し、ブティック録画および放送教室のアプリケーションシナリオにおける教育情報化のニーズに対応します。

ビデオ入力:4 HDMI インターフェイス (ディレクター モードが有効でない場合、HDMI1 および HDMI3 入力は 4K30 をサポートします)、ローカル IP ネットワーク カメラ アクセスは 16 チャンネル以上をサポートし、ネットワーク転送は 4 チャンネル以上をサポートします。

ビデオ出力:HDMI インターフェイス 2 つ。

音声入力:8チャンネルフェニックス端子入力、48Vファントム電源供給、MIC入力およびラインインリニア入力対応をサポート。

オーディオ出力:ステレオ出力用の 2 組の Line OUT Phoenix 端子 (L/R は独立してオーディオ ソースを出力可能)、2 チャンネル 100W@8 オーム デジタル アンプ出力。

制御ポート:3 x RS-232/RS-485、2 x リレー、2 x I/O、2 x 赤外線 IR、1 x デバッグポート;

ギガビットネットワークスイッチ:WAN ポート 1 つ、LAN ポート 5 つ、VLAN を分割可能、LAN1-LAN4 は POE 電源をサポートします。

USBインターフェース：USB Type-A x 2、USB Type-B x 1、録画コンテンツの自動コピーとシステムアップグレードをサポート。

ハードディスク：標準の 2TB ハードディスクを内蔵。

インストール:標準の 19- インチ ラック設置、高さは 1U 以下。

ZigBee ゲートウェイ アクセス:RJ45経由で端末にアクセスするゲートウェイをサポートし、コントロールパネルを通じてIoTモジュールを制御します。

繋がり：教育追跡カメラはネットワーク ケーブルを介してスマート教育端末に接続され、カメラは POE から電力を供給されます。

切り替えボタン：フロントパネルのハイパワーソフトスイッチ、リアパネルのハイパワーハードスイッチのダブルパワースイッチがシステムの安全性を確保します。

• HDMI 信号とネットワーク RTSP ストリーム信号アクセス、各 HDMI ビデオの独立したエンコードとデコード、8- チャンネル 1080P@30 エンコードと 8- チャンネル 1080P@30 デコードをサポートします。 H.265 および H.264 をサポートします。
• ビデオ インタラクションには、最大 600 ミリ秒の最大アンチネットワーク ジッター機能があり、ネットワーク ジッターがある場合でも、インタラクティブな通話のスムーズな進行は基本的に影響を受けません。最大メインおよびセカンダリ ストリームは 8Mbps に調整でき、最大フロー制御は 20 回、I フレーム要求間隔は調整でき、最大デコード エラー許容しきい値は 100 です。
• ホストにはハイブリッド マルチスクリーン合成が組み込まれており、さまざまなビデオ切り替え、割り当て、字幕オーバーレイ、画像パラメータ調整、モザイク構成をサポートしています。
• ローカル録画およびストレージ機能を内蔵し、最大 6 チャンネルのビデオおよびオーディオ録画 (ムービー モードおよびリソース モード) をサポートします。 RTMP ライブ ストリーミング プッシュ機能をサポートし、ライブ ストリーミングはローカル マシンに接続されているオーディオおよびビデオ ストリームを任意に選択できます。録画したビデオは、WEB 上でオンデマンドで再生したり、HDMI 経由でディスプレイに出力してデコードして再生したりできます。サードパーティの FTP プラットフォームとのドッキング、録画されたコースウェアのアップロードをサポートし、アップロード時間はカスタマイズでき、録画時間は毎日 (最大 24 時間) に設定できます。
• 録音したMP4ファイルはWEB端末からダウンロードできます。ムービー モード ファイルをダウンロードするか、すべてのファイルをダウンロードするかを選択できます。録音されたファイルは時間と録音期間で並べ替えることができます。ファイルを USB フラッシュ ドライブに直接ダウンロードすることもできます。
• ビデオ分割合成機能を内蔵しており、1画面、2画面、3画面、9画面、16画面などのシングル画面/ピクチャインピクチャ/ピクチャアウトピクチャ合成を実現できます。字幕オーバーレイ。
• 分散制御システムへのアクセスをサポートし、画像プレビュー、分散視覚化制御、分散オンスクリーン表示への端末アクセスをサポートし、分散入出力インターフェイス マシンとして使用されます。
• オーディオプロセッサモジュールのミキシング機能：ローカルオーディオ、HDMI組み込みオーディオ、およびリモートネットワークオーディオストリームのミキシングをローカルオーディオインターフェイスにサポートします。また、ローカルオーディオ、HDMI組み込みオーディオ、ネットワークオーディオのミキシングをネットワークオーディオモジュールにサポートします。
• オーディオ処理モジュール、内蔵 AFC、ANS、AEC、AGC オーディオ処理アルゴリズム、エキスパンダー、イコライザー、コンプレッサー、ディレイ、リミッター、および前処理および後処理モジュールを装備。ミキシング設定、MIC/LINE、HDMI、ネットワークオーディオ入力をサポート、オーディオルーティングはLINE OUT、HDMI OUT、パワーアンプAMP OUT出力を柔軟に設定できます。
• SIP デュアルストリーム ビデオ会議通話をサポートし、拡張マルチポイント ビデオ インタラクションをサポートし、1+3-パーティ リモート ティーチング ビデオ インタラクションをサポートします。
• 通信プロトコル：SIP、BFCPデュアルストリーム、RTSP、RTMP、TCP/IP、FTP、UDP、TLS。
• ホスト録画ファイルの USB フラッシュ ドライブへの自動コピーをサポートし、最新のクラスと 1 週間のコースのコピーをサポートし、USB フラッシュ ドライブ システムの強制アップグレードと初期構成の復元をサポートします。
• Web には自動ブロードキャスト ステーションが組み込まれており、自動、半自動、手動ブロードキャスト モードをサポートしています。 PVWおよびPGM画面の切り替え、録画、一時停止、停止操作をサポートします。カメラ操作、画面合成操作、生放送開始。時刻表連動設定に対応。
• ディレクター ステーションは、ラップトップ コンピューター画面、デスクトップ コンピューター画面、教師のパノラマ、教師のクローズアップ、生徒のパノラマ、生徒のクローズアップ、左黒板、右黒板、PVW および PGM 画面のプレビューをサポートします。ディレクタ戦略に従って、自動、半自動、および手動のディレクタ制御を実行できます。
• ディレクターズステーションは授業スケジュールのプラットフォームとの連携をサポートし、授業スケジュール戦略に応じた自動録画や自動演出を行います。
• ディレクターステーションのカメラ制御、フロントエンドカメラの制御をサポート、プリセット位置の設定、プリセット位置の呼び出し、10 個のプリセット位置をサポート。カメラの焦点距離と水平回転の制御をサポートします。
• ディレクターステーションは録画と放送の制御をサポートし、録画と放送の開始、一時停止、停止の操作をサポートします。ライブブロードキャストの開始および停止操作をサポートします。自動、半自動、および手動のディレクター設定をサポートします。
• ディレクターのコンソールはレイアウト設定をサポートし、12 の固定ビデオ合成モードのレイアウト呼び出しをサポートし、6 つのレイアウト モードをカスタマイズできます。
• ディレクターズ ステーションは、HDMI1、HDMI2、および仮想マルチスクリーン チャネルのビデオ モード レイアウト設定をサポートしています。
• WEB はコントロール パネルのログイン方法の変更をサポートし、ログイン方法は単一パスワード ログインとユーザー名 + パスワード ログインをサポートします。
• デバイスのIPアドレス、ゲートウェイ、マスク情報の自動取得または手動設定をサポートし、ネットワークポートのVLAN分割とNAT構成をサポートします。
• ビデオエンコード設定をサポートし、ビデオエンコード品質、フレームレート、ビットレート（128K-8M）、解像度、Iフレーム間隔、IフレームおよびPフレームの量子化係数を設定できます。
• マルチキャスト機能をサポートし、マルチキャストアドレスとマルチキャストポートを設定できます。
• 自動録画およびブロードキャスト設定をサポートし、教師、生徒、黒板カメラのアクセスストリーム情報を設定し、ディレクターコード、ディレクタースイッチングコードを手動で設定します。ディレクター録画画面チャンネル。
• 自動ブロードキャスト イベント トリガー イベントの優先順位とトリガー イベント保持時間の構成をサポートします。
• 環境制御管理: 各 RS232/485、I/O、および赤外線制御インターフェイスの集中制御コマンドを設定し、スクリプト、プロトコル、スケジュールされたタスク、IoT ゲートウェイ、オーディオおよびビデオのリンク、デバイスのウェイクアップ、ネットワーク制御、Huawei を設定できます。画面制御（Hongmeng）、双方向分析、Beidou AI およびその他の制御機能。
• 最大 16 のネットワーク ビデオ ストリーム アクセスをサポートし、オーディオおよびビデオ プロトコル、帯域幅データ、アクセスされたビデオ ストリームのネットワーク パケット損失データを柔軟に監視し、ビデオ ストリームにモザイクを設定できます。 2. RTSP ストリーム転送サービスは、WEB ページ上の各 RTSP 転送ストリームのプレビューと視聴、各ストリームのオーディオ プロトコル (AAC、G711、G722) の設定、およびビデオ アクセス ソースの選択をサポートします。
• サポートシステム構成ファイルのインポートとエクスポート、Android Control Tablet Configurationファイルのインポートとダウンロード。
• 録画したビデオは、オンデマンドで WEB 上の複数の画面で再生したり、HDMI 経由でディスプレイに出力してデコードして再生したりできます。また、オンデマンドで視聴するために、同じネットワーク内の同様のデバイスのビデオ ファイルを取得することもサポートしています。
